Teledyne SP Devices 14位数字转换器ADQ114-800 MSPS

发布时间：2021-01-18 16:57:17 浏览：1263

Teledyne SP Devices ADQ114是全球领先的14位转换器。ADQ114采用Teledyne SP Devices的ADC交织技术实现的独特800 MSps捕获速率，能够满足射频/中频采样、高分辨率超声成像和高速数据记录等要求。

在默认配置中，ADQ114有一个AC耦合AFE，其截止频率较低，为10 Hz，但也有几种选择，例如使用放大器的DCAFE或与低频AC耦合的AFE。

数字转换器通过高速USB2.0电缆或可选的Compact PCI Express/PXI Express接口连接到主机。所有接口类型都允许以高传输速率传输数据流。

特征

软件开发工具包(SDK)

ADQ114附带了一个易于使用的API，它可以很容易地集成到任何应用程序中。用于应用程序开发的软件工具包括C/C、MATLAB和Windows XP/Vista DLL。SDK还包括SPDS的数据捕获工具ADC apture Lab。

FPGA和ADQ开发工具包

ADQ114使用两个XilinxVirtex5FPGA。第一个FPGAXC5VSX50T-1运行SP设备的交错算法。第二个FPGAXC5VLX30T-1处理数据管理，如DRAM、主机通信、触发器和控件。FPGA通过ADQ开发套件向用户开放，用于自定义信号处理。该套件包含您开始使用FPGA开发所需的一切，以及示例和文档。FPGA升级可用于要求实时的信号处理任务。

采集功能

标准触发器选项有外部触发器、内部触发器、软件触发器和级别触发器。对于PXIe单元，也能够运用背板触发器。多记录模式可以与任何触发器的功能结合使用。每个记录都标记一个标题，其中包含时间戳、记录计数器、触发器计数器和记录类型。提高的触发精度将使触发时间达到子样本级别。

ADQ设计服务

Teledyne SP Devices提供了定制ADQ系列数字转换板的可能性。定制可以包括硬件、软件和FPGA固件更改。

深圳市立维创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。

详情了解Teledyne SP Devices请点击：/brand/69.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674

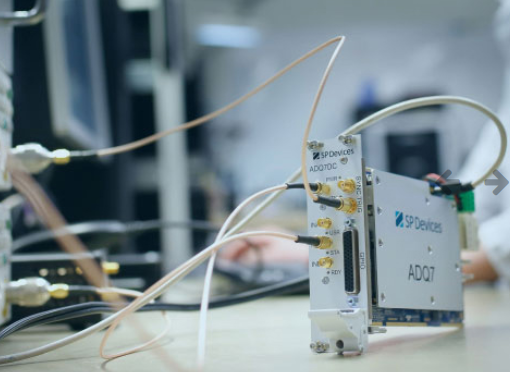

Teledyne SP devices.png

ADQ114-800 MSPS，14位数字转换器

产品信息
采样率	140-800 MSPS
解析度	14位
输入信号范围	0.25或2.2 V pp 1）
输入通道	1个
输入带宽	直流-720 MHz 2）
记忆体大小	128毫克样品
触发	软件/扩展/级别
内部时钟	软件可选采样率
外部时钟	0.25-2 V峰峰值
介面	USB 2.0和PXIe
外型尺寸	100 x 160毫米
外壳尺寸	103 x 163毫米
