DEI线路接收器DEI1041系列

发布时间：2022-04-19 17:16:46 浏览：1670

DEI线路接收器DEI1041是款BiCMOS元器件，包括一个ARINC429差分线路接收器。它将输入的ARINC429数据总线信号（三电平RZ双极性差分制作）转换为一对TTL/CMOS逻辑性输出。

DEI线路接收器DEI1041系列满足ARINC429数字信息传输标准的要求。该设备设计适用于在高噪声环境中运行。在±20V共模电压范围内接收输入，接收器提供超过2V的迟滞。电路速度经过优化以控制高频率瞬变。所有的ARINC输入引脚都设计有内部保护，避免因瞬变而受损，满足DO-1603级引脚引入的电雷感应瞬态要求。

ARINC输入可以选用通过外部10kΩ串联电阻连接到ARINC总线。这些电阻器可以与瞬态电压抑制器整合增加，以实现超过A3级限制的高输入阻抗的光照保护。ARINC输入引脚的设计具备内部保护作用，不易因DO-1603级引脚引入的照射引起的瞬变而受损。该保护选用片上高阻值电阻器，以最大限度地减少IR发热和高压电介质隔离，以承载电压瞬变。

通过在输入和接地之间增加外部TVS机器设备，或者在ARINC总线和IC/TVS节点之间增加串联限流电阻，TVS机器设备可以实现更多的保护级别。串联电阻减少了TVS的功率要求和规格尺寸。电阻值高至10kΩ是有效的。ARINC输入可承载意外短路至115Vac飞机开关电源而不易导致受损。DEI1041为内置系统测试提供逻辑性电平测试输入。它们强制性接收器输出到特定的零、一或空状况。当元器件处在测试模式时，ARINC输入被忽略。

特征

ARINC429转TTL/CMOS逻辑线接收器

HI-8588和HI-8588-10的直接代替品

采用5V±10%或3.3V±10%单电源配电

ARINC输入内部保障DO-1603级引脚引入的电雷要求

ARINC输入可承载输入上的115Vac意外短路

在高噪音环境中运行

输入公共电压范围：±20V

最低2V输入迟滞

逻辑电平TEST输入绕过模拟输入。

高输入电阻允许使用外部串联电阻器来支持：

超出3级的防雷保障

误隔离

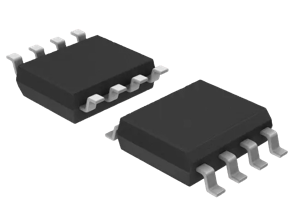

封装形式：8LSOIC

属性

温度范围：-55到85

产品封装类型：8SOICNBG

频道：1

配电范围：3.35

Holt X-Ref：HI-8450

封装形式描述：8针塑料SOI C-.150主体

封装类型：表面贴装

JEDEC：MS-012-AA

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: //www.pipeijob.com/public/brand/53.html

Part #	Temp Range	Product Package Type
DEI1041-SES-G	-55 to 85	8 SOIC NB G
DEI1041-SMB-G	-55 to 125	8 SOIC NB G
DEI1041-SMS-G	-55 to 125	8 SOIC NB G
