  • EZ Form半刚性电缆M17/130-00001

    发布时间：2022-05-06 17:34:28     浏览：1345

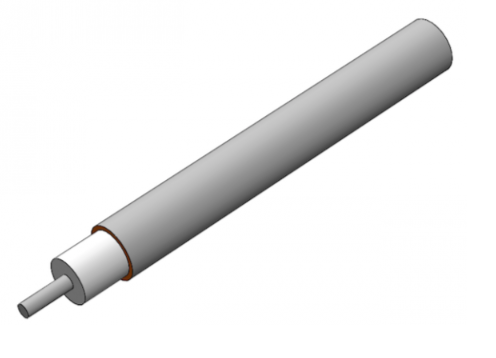

    EZ Form提供27根满足MIL-DTL-17标准规定的铜和铝护线套半刚性电缆。M17/130-00001电缆满足或超出Mil标准规范，有各种规格尺寸和表层处理。

    为了避免被氧化，EZ Form建议M17/130-00001保持在其原有封装中，并存放在干燥、温度可控的环境中，直到使用。

    EZ Form半刚性电缆M17/130-00001是MIL-DTL-17QPL认证的电缆。

    美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html

     EZ Form.png


    方面

    UNITS

    M17/130-00001 REV F2

    外导体直径

    In

    .141*

    mm

    3.58*

    中心导体直径

    In

    0.0362

    mm

    0.92

    介电直径

    In

    0.1175

    mm

    2.98



    材料

    外导体

    铜

    外导体电镀

    Tin

    电介质

    聚四氟乙烯

    中心导体

    SPCW

    符合 RoHS 标准

    Yes



    机械特性



    温度范围 °C

    °C

    -40 至 +125

    内弯曲半径（最�。�

    In

    0.25

    mm

    6.35

    重量

    lbs / 100ft

    3.51

    kg / 100m

    5.22



    电气特性**

    标称阻抗

    欧姆

    50.0 +/- 1.0

    传播速度

    -

    69.5%

    屏蔽效能

    D b

    >165

    耐电压

    VRMS @ 60 Hz

    5000

    连续工作电压

    VRMS Max

    1900

    最大工作频率

    GHz

    20

    衰减
    （db / 100 Ft 典型值）

    0.5GHz

    8

    1.0GHz

    12

    5.0GHz

    29

    10.0GHz

    45

    18.0GHz

    65.5

    26.5GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A

    功率（Watts Cw
    @ 20 °C，最大值）

    0.5GHz

    600

    1.0GHz

    450

    5.0GHz

    180

    10.0GHz

    120

    18.0GHz

    83

    26.5GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A
