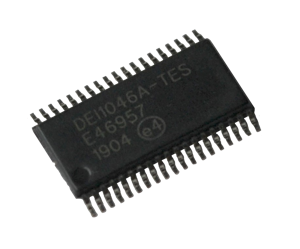

DEI线路接收器DEI1046A


发布时间：2022-07-05 16:38:05     浏览：894






DEI线路接收器DEI1046A是款BiCMOS元器件，包括8个差分线路接收器。每个接收器渠道将输入的ARINC429数据总线信号（三电平RZ双极差分调配）转化为一对TTL/CMOS逻辑性输出。每个渠道单独运转并满足ARINC429数字信息传输规范的需求。该设备设计适用于在高噪音环境中运行。
在+/-20V共模电压范围内接收输入，DEI线路接收器DEI1046A提供超出2V的迟缓。电路速率根据优化以操控高频率瞬变。DEI1046A为内嵌系统测试提供逻辑性电平检测输入。它们强行所有8个接收器的输出为规定的零、一或空状态。当元器件处在测试模式时，ARINC输入被忽略。
DEI线路接收器DEI1046A有一个检测端口，可操控所有8个渠道。ARINC输入管脚设计有内部保障，不会因DO1603级管脚注入的光线引发的瞬变而受损。该保障选用片上高阻值电阻器，以最大限度地降低IR发热和高压电介质隔离，以承担电压瞬变。
DEI线路接收器DEI1046A根据在输入和接地之间增加外界TVS元器件，或者在ARINC总线和IC/TVS连接点之间增加TVS元器件以及串联功率电阻，能够实现更高的保护级别。串联电阻降低了TVS的功率需求和规格尺寸。电阻值高至10kΩ是有效的。
特征
8路ARINC429转TTL/CMOS逻辑性线接收器
DEI1046-T_S-G和HI-8456PS_的直接代替品
选用+5V±10%或3.3V±10%单电源供电
ARINC输入内部保障DO-1603级管脚注入的雷电需求
ARINC输入可承担输入上的115Vac意外短路故障
在高噪音环境中运行
输入公用电压范围：±20V
最小2V输入迟缓
高输入电阻允许应用外界串联电阻器来兼容：
超出3级的防雷保护
误隔离
封装：38LTSSOP，4.4mm核心
属性
温度范围：-55到85
产品封装形式：38TSSOPG
频道：8
配电范围：3.35
封装形式：表面贴装
JEDEC:MO-153-BD-1
深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。
详情了解DEI请点击：http?: //www.pipeijob.com/public/brand/53.html

Part #
Temp Range
Product Package Type
DEI1046A-TES-G
-55 to 85
38 TSSOP G
DEI1046A-TMS-G
-55 to 125
38 TSSOP G
DEI1046-TES-G
-55 to 85
38 TSSOP G
