ADI晶圆AD8229

发布时间：2022-07-11 17:07:06 浏览：1593

AD8229是款超低噪音差分放大器，适用于在大共模电压和高温度前提下检测小信号。

AD8229专业针对高温工作环境而设计制作，并选用介质隔离工艺技术，以避免高温度时形成漏电流。所选设计制作架构能够补偿高温度时的低VBE电流电压。

AD8229善于检测细微数据信号，可提供行业内技术领先的1nV/√Hz输入噪声性能。AD8229具备高共模抑制比（CMRR），可避免电磁干扰破坏数据收集。CMRR伴随着增益值增强而增强，能够在需要的时候提供高控制性能。

AD8229是现阶段较快的差分放大器之一。选用电流反馈型架构，能够在高增益时提供高带宽，例如，G=100时，带宽为1.2MHz。该架构模式中还包括适用于改善输入瞬变大数据信号的建立时间的电源电路。AD8229具备优异的失帧性能，能够用于振动分析等要求严格的应用中。

增益值通过单个电阻设定，增益值范围为1至1000。客户能够利用参考管脚使输出电压偏移。与模数转换器端口时，此特性会很有用。

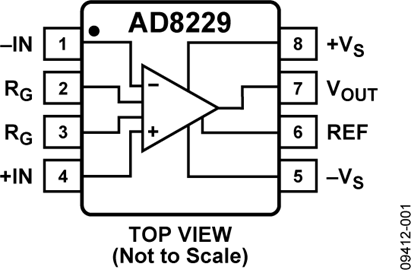

针对要求严格的应用，AD8229提供8引脚侧面钎焊陶瓷双列直插式封装（SBDIP）。针对空间受限制的应用，AD8229提供8管脚标准封塑中小型封装（SOIC）。

AD8229还提供已知优良的裸片。

特性与优势

操作温度高达210°C

低噪音

--输入噪声：1nV/√Hz

--输出噪声：45nV/√Hz

高共模抑制比(CMRR)

--128dB（最小值，G=100）

--80dB（最小值，5kHz，G=1）

优异的交流规格

--带宽：15MHz(G=1)

--带宽：1.2MHz(G=100)

--压摆率：22V/μs

--总谐波失真（THD）：130dBc（1kHz，G=1）

多项功能

--±4V至±17V双电源供电

--增益值通过单个电阻设定（G=1至1000）

--环境温度：

SBDIP封装：?40°C至+210°C

SOIC封装：?40°C至+175°C

应用

井下仪表设备

恶劣环境下的数据收集

废气检测

振动分析

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市立维创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：/brand/68.html
