EZ Form半刚性电缆M17/130-00008

发布时间：2022-07-13 16:57:02 浏览：951

MIL-DTL-17QPL认证电缆线

EZ Form半刚性电缆满足MIL-DTL-17标准，并列在美国国防后勤局的符合标准产品清单上。EZ Form多元化的27QPL电缆线包括直径为0.034、0.047、0.086、0.141和0.250的铜和铝护套电缆。这些可供应未镀层或镀银、锡或锡铅镀层。

EZ Form供应27根满足MIL-DTL-17标准的铜和铝保护套半刚性电缆。这些电缆线满足或超出Mil规格，并有各种规格尺寸和面层可供选择。

为防止氧化，建议将EZ Form半刚性电缆M17/130-00008维持在其原始封装中，并将其存储在干燥的温度可控环境中直到使用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

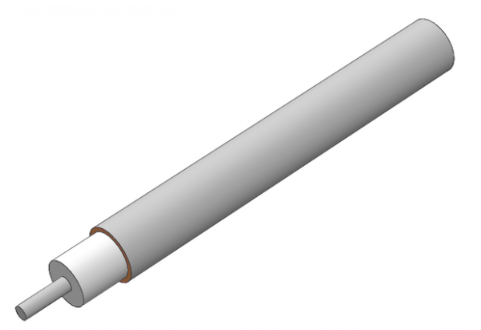

EZ Form (8).png

规格

方面	单位		M17/130-00008 版本 F2
外导体直径	in		0.141
	mm		3.58
中心导体直径	in		0.0362
	mm		0.92
介电直径	in		0.1175
	mm		2.98
材料
外导体		铝
外导体电镀		没有任何
电介质		聚四氟乙烯
中心导体		SPCW
符合 RoHS 标准		是的
机械特性
温度范围 °C	°C		-40 至 +125
内弯曲半径（最�。�	in		1.25
	mm		3.18
重量	lbs / 100ft		1.88
	kg / 100m		2.8
电气特性**
标称阻抗	Ohms		50.0 +/- 1.0
传播速度			69.5%
屏蔽效能	Db		>165
耐电压	VRMS @ 60 Hz		5000
连续工作电压	VRMS 最大值		1900
最大工作频率	GHz		20
衰减（db / 100 Ft 典型值）	0.5GHz		8
	1.0GHz		12
	5.0GHz		29
	10.0GHz		45
	18.0GHz		65.5
	26.5GHz		N/A
	40.0GHz		N/A
	50.0GHz		N/A
	65.0GHz		N/A
	95.0GHz		N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz		600
	1.0GHz		450
	5.0GHz		180
	10.0GHz		120
	18.0GHz		83
	26.5GHz		N/A
	40.0GHz		N/A
	50.0GHz		N/A
	65.0GHz		N/A
	90.0GHz		N/A
