M17/130-00015半刚性电缆EZ Form

发布时间：2022-10-25 16:41:04 浏览：738

EZ Form提供27根满足MIL-DTL-17铜铝护线套标准半刚性电缆。M17/130-00015电缆满足甚至超过Mil有多种规格尺寸饰面可以选择。

为防止氧化，EZ Form建议把M17/130-00015保存在原包装中，并储存在干燥的温度可控环境下直到使用。

应用EZ Form的EZ Flex Formable?电线电缆、繁杂的图纸和高度弯曲的专用工具已经成为了过去。EZ Flex Formable?铜锡复合外导体电线电缆提供与实心护线套半刚性电线电缆相同的100%屏蔽，但能根据客户的规格和尺寸轻松人工成型。EZ Flex Formable?不需要设计和制造复杂性，电线电缆能与半刚性电线电缆制造的焊接连接器搭配使用，提供相近的电气性能。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

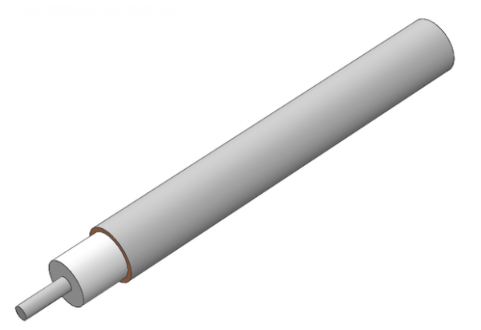

EZ Form (8).png

方面	单位	M17/130-00012 版本 F2
外导体直径	In	.141*
外导体直径	mm	3.58*
中心导体直径	In	0.0362
中心导体直径	mm	0.92
介电直径	In	0.1175
介电直径	mm	2.98

材料
外导体	铜
外导体电镀	银
电介质	聚四氟乙烯
中心导体	SPCW
符合 RoHS 标准	YES

机械特性
温度范围 °C	°C	-40 至 +125
内弯曲半径（最�。�	In	0.25
内弯曲半径（最�。�	mm	6.35
重量	lbs / 100ft	3.51
重量	kg / 100m	5.22

电气特性**
标称阻抗	Ohms	50.0 +/- 1.0
传播速度	-	69.5%
屏蔽效能	D b	>165
耐电压	VRMS @ 60 Hz	5000
连续工作电压	VRMS MAX	1900
最大工作频率	GHz	20
衰减（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
