      M17/133-00003半刚性电缆EZ Form

      发布时间：2023-01-10 16:51:57     浏览：784

      MIL-DTL-17QPL认证电缆

      EZ Form提供27个铜和铝护套半刚性电缆，满足MIL-DTL-17标准。M17/133-00003电缆线满足甚至超过Mil规格，可提供更多的尺寸和表层处理。

      为了防止氧化，EZ Form最好在使用前将M17/133-00003储存在原始封装中并储存在干燥、温度可以控制的环境里。

      美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

      深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

      详情了解EZ Form Cable产品请点击：/brand/78.html

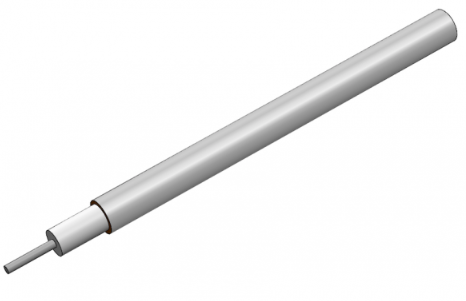

      EZ Form.png

      DIMENSIONS

      UNITS

      M17/133-00001
      REV F1

      Outer Conductor Diameter

      In

      .0865

      mm

      2.2

      Center Conductor Diameter

      In

      0.0201

      mm

      0.51

      Dielectric Diameter

      In

      0.066

      mm

      1.68

      MATERIALS

      Outer Conductor


      Copper

      Outer Conductor Plating


      Tin

      Dielectric


      PTFE

      Center Conductor


      SPCW

      RoHS Compliant


      YES

      MECHANICAL CHARACTERISTICS

      Temp Range °C

      °C

      -40 to +125

      Inside Bend Radius (Minimum)

      In

      .125

      mm

      3.18

      Weight

      lbs / 100ft

      1.57

      kg / 100m

      2.34

      ELECTRICAL CHARACTERISTICS**

      Nominal Impedance

      Ohms

      50.0 +/- 1.5

      Velocity of Propagation

      -

      69.5%

      Shielding Effectiveness

      db

      >165

      Voltage Withstanding

      VRMS @ 60 Hz

      5000

      Continuous Working Voltage

      VRMS MAX

      1500

      Maximum Operating Frequency

      GHz

      20

      Attenuation
      (db / 100 Ft Typical)

      0.5 GHz

      15

      1.0 GHz

      22

      5.0 GHz

      50

      10.0 GHz

      80

      18.0 GHz

      110

      26.5 GHz

      N/A

      40.0 GHz

      N/A

      50.0 GHz

      N/A

      65.0 GHz

      N/A

      90.0 GHz

      N/A

      Power (Watts Cw
      @ 20 °C, Maximum)

      0.5 GHz

      180

      1.0 GHz

      130

      5.0 GHz

      54

      10.0 GHz

      35

      18.0 GHz

      24

      26.5 GHz

      N/A

      40.0 GHz

      N/A

      50.0 GHz

      N/A

      65.0 GHz

      N/A

      90.0 GHz

      N/A


      推荐资讯

      • ANDON光电传感器替代Axcel Photonics
        ANDON光电传感器替代Axcel Photonics 2023-06-01 16:59:15

        ?光电传感器选用ANDON?与众不同的Senstac M接触点的最大系列稳定性可靠传感器电源插座。ANDON光电插座经济高效率的稳定性可靠电源插座保护、测试、集合和可以替换光电器件。

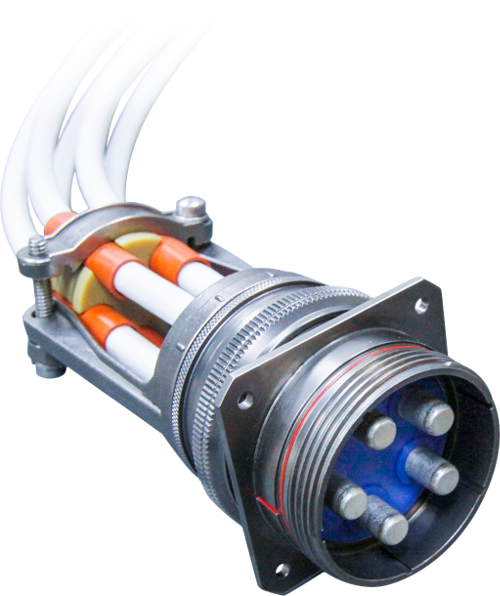

      • PowerTrip? 连接器Glenair
