TPSM63604降压�？椋ḿ傻绺衅鳎㏕I 德州仪器

发布时间：2023-04-26 16:54:08 浏览：1151

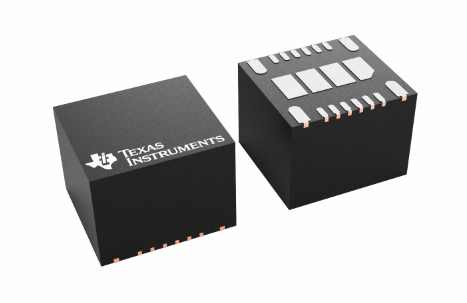

TI德州仪器TPSM63604来源于同步降压�？橄盗校强罡叨燃苫�36V、4ADC/DC解决方案，集成了数个额定功率MOSFET、一个屏蔽式电感线圈和数个无源器件，同时使用高性能HotRod?QFN封装。TPSM63604降压�？榈�VIN和VOUT管脚设在封装的边框处，可调整输入输出电容器设置。TPSM63604降压�？橄旅婢弑�4个更大的热管散热焊盘，能够在生产过程中完成简易布局和轻松解决。

TPSM63604降压�？榫弑�1V到16V的输出电压，致力于迅速、轻松实现超小型PCB低EMI设计方案。总体解决方案只需4个外部器件，而且免去了产品开发流程中的磁性和补偿器件选用过程。

尽管对于空间限制型应用使用了简单的超小型设计方案，TPSM63604降压�？樘峁┲疃嘈阅埽芄皇迪治榷ǖ男阅�：具备迟滞性能的高精密使能端能够实现输入电压UVLO调整、电阻器可编程开关节点压摆率可改善EMI、集成化VCC、自举和输入电容器从而提高安全性和密度、全负载电流范围之内稳定开关频率、负输出电压性能以及PGOOD检测器能够实现时序控制、故障保护和输出电压监控设备。

特性

?提供功能安全性

–有利于实现性能安全系统设计的文档

?多功能36VIN、4AOUT同步降压模块

–集成化MOSFET、电感器和控制器

–可调式输出电压范围包括1V至16V

–5.0mm×5.5mm×4mm超模压塑胶封装

–具备–40°C至125°C的结温范围

–能够在200kHz至2.2MHz范围内调节频率

–负输出电压应用性能

?在整体负载范围内具备极高效率

–95%+峰值效率

–具备用作提高效率的外部偏置选项

–关闭时的静态电流为0.6?A（典型值）

–4A负载的典型压降为0.5V

?极低的传输和辐射EMI信号

–具备双输入路径和集成化电容器的低噪音封装能降低开关振铃

–电阻器可调式开关节点压摆率

–满足CISPR11和32B类发射需求

?适用于可扩展性电源

–与TPSM63606（36V、6A）管脚兼容

?固有保护特性，能够实现稳定设计

–高精密使能输入和漏极引路PGOOD检测器（用作时序、控制与VINUVLO）

–过电流和热关闭保护

?使用TPSM63604并通过WEBENCH?Power Designer创建定制设计方案

应用

?测试和测量及其航空航天和国防军事

?智能化工厂与控制

?降压和反相降压/升压电源

TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

深圳市立维创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。
