TPSM33625降压�？椋ḿ傻绺衅鳎㏕I 德州仪器

发布时间：2023-09-12 16:47:13 浏览：2612

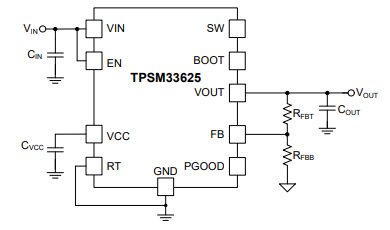

TI德州仪器TPSM33625是款1.5A或2.5A、36V输入同步DC/DC降压电源�？椋诮舸招颓胰菀子τ玫�3.5mm×4.5mm×2mm、11管脚QFN封装中集合了FlipChipOnLead(FCOL)封装、功率MOSFET、集成化电感器和启动电容器。TPSM33625中小型HotRod?QFN封装技术可以提高热稳定性，保障可在高温环境下作业。此外，与展频性能搭配使用，TPSM33625能提供优异的EMI性能。TPSM33625可以通过反馈分压器配备为1V至15V输出并使用。

TPSM33625致力于满足�？凸ひ盗煊虻牡痛β室�。智能模式能够在轻负载工作时完成频率往返，在输入电压(VIN)为13.5V时完成1.5?A的空载电流消耗和高轻负载效率。PWM和PFM模式之间的高效转换及其低MOSFET导通电阻能确保在整体负载范围以内提供优异的效率。

TPSM33625选用具备内部补偿的最大电流模式架构，用作保持高效运行和超小的输入电容。DRSS用作降低输入EMI滤波器的外部器件。RT管脚类型适合于在200kHz至2.2MHz范围内同步或设定频率，以避免噪音敏感频段。

特征

?性能安全性

–有利于实现性能防护系统设计的文档

?多用途同步降压直流电/直流�？�：

–集成化MOSFET、电感器、CBOOT电容器和控制器

–宽输入电压范围：3V至36V

–高至40V的输入瞬态保护

–结温范围包括–40°C至+125°C

–4.5mm×3.5mm×2mm超模压塑胶封装

–应用RT管脚能够在200kHz至2.2MHz范围内调节频率

?在整体负载范围内具备极高效率：

–在12VVIN、

5VVOUT、1MHz、IOUT=2.5A时效率高过88%

–在VIN=24V、

VOUT=5V、1MHz、IOUT=2.5A时效率高过87%

–在VIN=13.5V时待机IQ低至1.5?A

?针对极低EMI要求进行优化：

–双随机展频-DRSS

–Flip-ChipOnLead(FCOL)封装

–电感器和启动电容器集成化

–满足CISPR11B类要求

?输出电压与电流选择：

–可调式输出电压范围包括1V至15V

?应用TPSM336x5并通过WEBENCH?PowerDesigner创建产品定制方案

?适用于可扩展性电源：

–与以下TPSM33625管脚兼容：

?TPSM365R6（65V，600mA）

应用

?智能化工厂

?测试和测量

?电力系统基础设施建设
