AD4007模数转换器ADI

发布时间：2023-09-15 16:56:25 浏览：1041

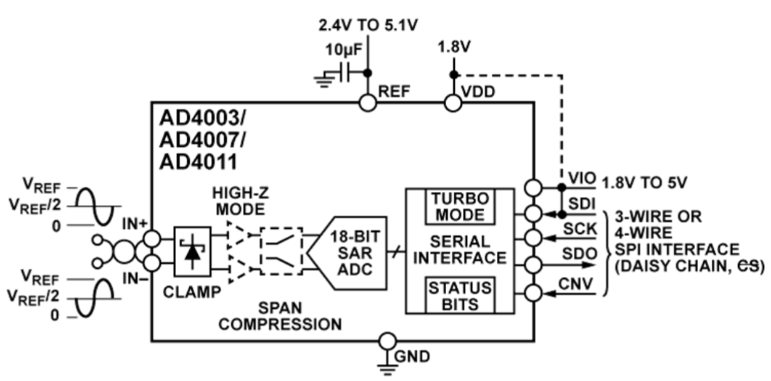

ADI的AD4003/AD4007/AD4011是高精密、高速度、低能耗、18位、Easy Drive、高精密逐渐靠近存储器(SAR)模数转换器(ADC)，选用单电源VDD使用。AD4007基准电压V REF是在外部增加的，而且可以独立的电源电压进行调节。AD4003/AD4007/AD4011功能损耗与吞吐量呈线性相关。

EasyDrive功能能降低信号链多样性和功能损耗，从而实现更高的通道密度。降低的输入电流（特别是在高阻抗模式中）再加上较长的信号检测阶段，不需要专用型ADC驱动器。EasyDrive拓展了能够推动这些ADC的配建电源的范围。

AD4007输入跨距压缩不需要向ADC推动放大器提供负电源，同时保存对完整性ADC编码范围的访问。AD4007输入过压钳位可保障ADC输入免遭过电压事件的影响，最大限度减少对参照管脚的影响，而且不需要外部保障二极管。

AD4007高至2MSPS的高效器件吞吐量让用户能够及时获取高频信号并执行过采样技术，可缓解与抗混叠滤波器设计相应的挑战。串行外接设备端口(SPI)时钟速率要求的降低能降低数字输入输出功能损耗，扩张数字主机选择，并简单化根据数字隔离传输数据的任务。SPI兼容的串行用户接口根据使用独立的VIO逻辑性电源与1.8V、2.5V、3V和5V逻辑性兼容。

特征和优势

易驱动器

大幅度减少输入反冲

输入电流降到0.5μA/MSPS

加强型收集阶段，1MSPS时周期时间≥79%

首次转化精确，无推迟或管路推迟

单电源运转的输入跨度压缩

迅速转化准许低SPI时钟速率

输入过压钳位保护吸附高至50mA的电流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

差分模拟输入范围：±V REF，V REF从2.4V至5.1V

运输量：2MSPS/1MSPS/500kSPS选择

INL：最高±1.0LSB(±3.8ppm)

保障18位，无漏码

噪声系数：f IN=1kHz、V REF=5V时为100.5dB

THD：f IN=1kHz时为?123dB，f IN=100kHz时为?100dB

SINAD：f IN=1MHz时为89dB

过采样高动态范围

OSR=2时为103.5dB

OSR=1024时为130.5dB

低电量模式

单1.8V电源供应，具备1.71V至5.5V逻辑性端口

500kSPS时为2.4mW（仅VDD）

10kSPS时为80μW，2MSPS时为16mW（总功率）

10管脚封装：3mm×3mmLFCSP、3mm×4.90mmMSOP

管脚与AD4000/AD4004/AD4008系列兼容

保障运行：?40°C至+125°C

应用领域

功能测试设备

系统自动化

医用器材

电源供电设备

高精密数据管理系统

仪器仪表和操控系统
