AD4005模数转换器ADI

发布时间：2023-10-10 17:14:14 浏览：1515

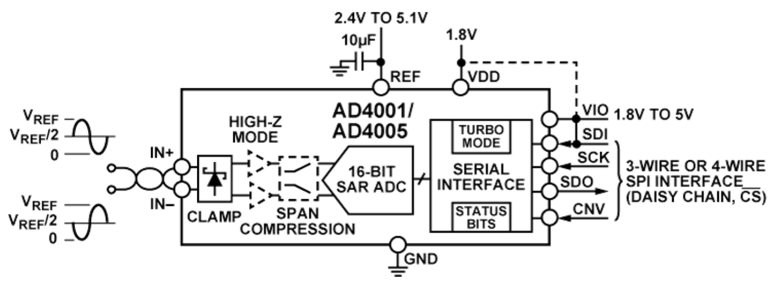

ADI的AD4001/AD4005是高精度、高速度、低能耗、16位、Easy Drive、精密逐渐靠近存储器(SAR)模数转换器(ADC)，选用单电源VDD供电系统。AD4005基准电压V REF是从外部施加的，而且可以独立的电源电压进行调节。AD4001/AD4005的功率与吞吐量呈线性相关。

EasyDrive功能能降低信号链多样性和功能损耗，同时实现更高的通道密度。减少的输入电流（特别是在高阻抗模式中）再加上较长的信号检测阶段，不需要专用型ADC驱动器。Easy Drive拓展了能够驱动这些ADC的配套电源的范围。

AD4005输入跨度压缩不需要向ADC驱动放大器提供负电源，同时保留对完善ADC编码范围的访问。AD4005输入过压钳位可保护ADC输入免遭过电压事件影响，最大限度减少对参考管脚的干扰，而且不需要外部保护二极管。

AD4005高达2MSPS的高效器件吞吐量帮助用户能准确获取高频信号并执行过采样技术，有效缓解与抗混叠滤波器设计相应的挑战。串行外设端口(SPI)时钟速率需求的降低能降低数字输入输出功能损耗，扩展数字主机选项，并优化通过数字隔离传输数据的工作任务。SPI兼容的串行编程接口根据使用独立的VIO逻辑性电源与1.8V、2.5V、3V和5V逻辑性兼容。

特征与优势

易驱动

大幅度减少输入反冲

输入电流降为0.5μA/MSPS

增强型搜集阶段，1MSPS时周期时间≥79%

首次转换精确，无延时或管道延时

单电源运转的输入跨度压缩

迅速转换允许低SPI时钟速率

输入过压钳位保护吸收高至50mA的电流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行接口

性能卓越

差分模拟输入范围：±V REF，V REF从2.4V至5.1V

吞吐量：2MSPS/1MSPS选择

INL：最高±0.4LSB

保证16位，无漏码

噪声系数：f IN=1kHz、V REF=5V时为96.2dB

THD：f IN=1kHz时为?123dB，f IN=100kHz时为?99dB

SINAD：f IN=1MHz时为88.5dB

过采样高动态范围

OSR=2时为99.3dB

OSR=1024时为126dB

低电量模式

单1.8V电源供电，具备1.71V至5.5V逻辑端口

1MSPS时为4.9mW（仅VDD）

10kSPS时为80μW，2MSPS时为16mW（总功率）

10管脚封装：3mm×3mmLFCSP、3mm×4.90mmMSOP

管脚与AD4003/AD4007/AD4011系列兼容

保证运转：?40°C至+125°C

应用领域

功能测试设备

系统自动化

医用器材

电源供电设备

高精密数据管理系统

仪表和操控系统

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市立维创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。
