AirBorn IW-2PX-PTH工业级PCB板安装连接器

发布时间：2023-12-29 10:49:08     浏览：774

AirBorn 的iw系列连接器系列是一种2排高可靠性连接器，间距为2.54毫米(0.100英寸)。可提供10至30个触点，每个触点额定高达5A，可用于通用信号或电源应用。

· 每个触点的额定电流高达5A

· 高振动和抗冲击

· 耐温-65℃~ +125℃

· 垂直和直角选项

· 选择性电镀，工业应用成本效益高

· 高可靠性连接，适用于要求苛刻的应用

AirBorn的iW系列基于 Mil-Spec 的高可靠性板对板和线对板连接器，但专为工业应用而设计。

AirBorn IW-2PX-PTH矩形垂直PTH插头连接器，适用于高可靠性应用。0.100“ / 2.54 间距(触点间距)的公(插头)坚固型板安装、电镀通孔连接器系列，是坚固耐用的工业应用的理想选择。这些连接器提供 10、14、20、24、26 或 30 个触点，间距为 0.100“ / 2.54mm。它们提供可选的安装孔和固定或旋转插孔硬件。这些连接器可带或不带安装孔，提供固定或旋转插孔硬件选择。

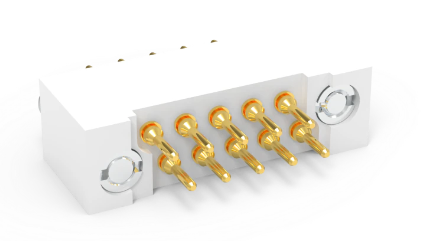

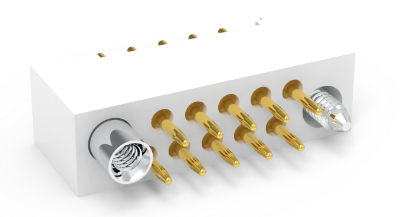

AirBorn IW-2PX-PTH高可靠性PCB板安装工业连接器AirBorn IW-2PX-PTH高可靠性PCB板安装工业连接器2

主要特征：

(1)连接器详细信息

间距(触点间距)：0.100" (2.54mm)

触点数量：10 - 30

端接：电镀通孔

方向：垂直 - 直线

连接器类型：插头 - 公头

端口类型：针

(2)性能

额定电流：5A

额定电压：1,000V

绝缘电阻：最小值5GΩ

接触电阻：最大 5mΩ

插入力(最大值)：每个触点4 oz (1.1N)

拔出力(最小)：每个触点0.5 oz (0.14N)

(3)材料和饰面

连接器主体选项：聚苯硫醚(PPS)

阀体电镀选项：没有

触头材料：铜合金

触点电镀：最小 15μin Au 超过 30μin Ni

特性：塑胶，非磁性，符合 RoHS 规范

环境的工作温度：-65℃ - 125℃

相关产品：

AirBorn IW-2RX-PTH，矩形PTH插座连接器。具体可咨询立维创展。
