Murata村田MGJ系列高隔离DC-DC转换器

发布时间：2024-01-16 08:41:00 浏览：1198

　　在电机应用中，使用逆变器或转换器进行功率转换至关重要。采用高隔离度DC/DC转换器有助于提高电机运行的稳定性和安全性，这对于大功率、高速电机系统尤为重要。


　　专为栅极驱动应用而设计的高隔离 DC/DC 转换器

　　Murata村田制作所推出了由村田电源开发的一系列高隔离度DC/DC转换器，其中MGJ系列DC-DC转换器专为栅极驱动应用而设计。这些转换器适用于电机驱动器和逆变器中使用的桥式电路中常见的高隔离要求。它们旨在为这些“高端”栅极驱动电路提供最佳驱动电压和隔离。栅极在每个PWM开关周期内充满电和放电，对应于相等的正负平均电流和峰值电流，而不管正负驱动电压如何。如果输出负载的电流不相等(例如通过额外的保护电路)，则电压可能无法保持在预期的容差范围内。

　　栅极驱动电压的绝对值并不重要，只要它们高于开关增强所需的最小值，适当地低于击穿水平，并且耗散是可以接受的。因此，如果DC-DC的输入标称值是恒定的，则提供驱动电源的DC-DC转换器可以是非稳压型，例如MGJ1或MGJ2系列。然而，与大多数DC-DC应用不同的是，当IGBT/MOSFET在任何占空比下切换时，负载是相当恒定的。或者，当器件不开关时，负载接近于零。简单的DC-DC转换器通常需要最小的负载;否则，它们的输出电压将急剧增加，可能达到栅极击穿水平。

　　高电压存储在大容量电容器中，因此当器件开始开关时，可能会出现栅极过压，直到该电平在正常负载下降低。因此，应选择具有箝位输出电压或极低最小负载要求的DC-DC转换器。

　　IGBT/MOSFET不应在驱动电路电压轨达到正确值之前由PWM信号主动驱动。但是，当栅极驱动DC-DC上电或断电时，即使PWM信号处于非活动状态，也可能发生瞬态情况，从而导致器件驱动并导致击穿和损坏。因此，DC-DC输出在上电和断电期间应表现良好，即使在PWM信号处于非活动状态时，也应具有单调的上升和下降。

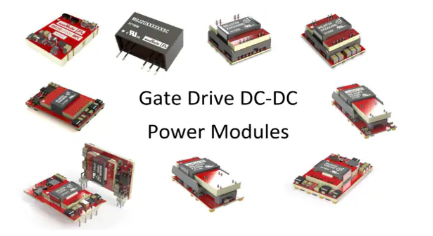

　　完整且多功能的 MGJ 系列 DC-DC 转换器

　　Murata村田制作所推出的MGJ系列DC-DC转换器非常适合为桥式电路中IGBT和MOSFET的“高侧”和“低侧”栅极驱动电路供电。选择非对称输出电压可实现最佳驱动电平，从而提高系统效率和 EMI。MGJ 系列旨在满足电机驱动器和逆变器中使用的桥式电路中对高隔离度和 dv/dt 的常见要求。MGJ系列的推荐应用包括风能和太阳能等可再生能源中的逆变器、备用电池、高速和变速电机驱动器，并且可以定制以满足各种应用的特定技术要求。

　　在 MGJ 系列中，MGJ2 SIP 提供 2W 的总输出功率。它采用传统的双绕组方法提供 +ve 和 -ve 栅极驱动电压输出。可用配置包括+15V/-15V、+15V/-5V、+15V/-8.7V、+20V/-5V、+18V/-2.5V。通过调整绕组匝数，可以实现额外的自定义输出。MGJ2 工业级额定温度和结构确保了较长的使用寿命和可靠性。

　　MGJ3 和 MGJ6 系列的总输出功率分别为 3W 和 6W，并采用专利技术。它们提供三种输出电压的灵活配置，例如 20V/-5V (15V+5V， -5V)、15V/-10V (15V， -5V-5V)。MGJ3 和 MGJ6 通过其禁用/频率同步引脚简化了 EMC 滤波器设计。保护功能包括短路保护和过载保护。

　　MGJ1 和 MGJ2 SMD 系列的总输出功率分别为 1W 和 2W。它们使用内部齐纳二极管分压器提供特定的+ve和-ve栅极驱动电压，包括+15V/-5V (来自单个20V输出)、+15V/-9V (来自单个24V输出)、+19V/-5V (来自单个24V输出)。其他自定义输出可以通过更改齐纳二极管来实现。MGJ1 和 MGJ2 工业级额定温度和结构确保了较长的使用寿命和可靠性。

　　结论

　　用于栅极驱动电源的DC-DC转换器对于电机运行的安全性和稳定性至关重要，尤其是在高压、高频系统中。村田制作所推出了MGJ系列DC-DC转换器，可针对不同的功率水平、耦合电容器要求和封装规格进行定制。这些转换器非常适合为桥式电路中IGBT和MOSFET的“高侧”和“低侧”栅极驱动电路供电。它们提供强大的隔离和绝缘性能，确保系统运行的稳定性和安全性。MGJ系列为开发电机驱动应用提供了理想的解决方案。
