    • Broadcom PEX9700系列开关芯片

    发布时间：2024-02-14 09:37:59     浏览：1038

    Broadcom博通 PEX9700交换机允许客户构建高性能、低延迟、可扩展、经济高效的基于PCI express的结构。交换机支持I/O共享与标准SR-IOV或多功能功能，允许多个主机或节点驻留在一个基于pcie的网络上。主机通过隧道窗口连接(TWC)进行通信，TWC是一种特殊的低延迟主机到的短报文主机通信能力。

    Broadcom PEX9700系列开关芯片

    特征：

    ?最先进的开关织物

    ?多台主机共享I/ o

    ?低延迟TWC

    ?任意端口都可以是主机端口或下行(设备)端口

    ?适用于标准PCIe端点和主机和软件，以及现有的应用软件

    ?支持MSI-X

    ?支持灵活的fabric拓扑结构

    关键优势

    ?PCI Express交换机

    ?12 ~ 97 lane，集成片上SerDes

    ?5 ~ 25独立端口

    ?指定任意端口为“上行端口”

    ?低功率SerDes (90mw / Lane以下)

    ?设备特定的放松排序

    ?端口配置

    ?专用的mCPU管理接口

    ?x4、x8、x16，根据端口配置而定;X4可以向下训练到x1和x2的宽度

    ?可通过串行EEPROM、I2C、SMBus和/或主机端口配置

    ?符合标准

    ?PCI Express Base Specification, r3.1(向下兼容w/ PCIe r2.0， & r1.0a/1.1)

    ?PCI电源管理规范，r1.2版本

    ?高性能

    ?所有端口全线速率

    ?Cut-Thru数据包延迟小于150ns (x16到x16)

    ?2KB Max Payload Size

    ?通过DMA组播

    ?服务质量(QoS)

    ?支持8个TC (Traffic Classes)

    ?可靠性，可用性，

    可服务性

    ?visionPAK

    ?performance PAK

    ?DPC/eDPC支持

    ?读取跟踪，删除意外

    ?所有端口支持热插拔，所有端口支持I2C -SSC隔离

    ?SRIS支持

    ?支持ECRC和毒位

    ?端口状态位和GPIO可用

    产品选型：

    Part NumberDescriptionLanesPortsLatency
    (ns)    		HPCTWC
    Ports    		SSCPower
    Typ.(W)    		Pkg.
    (mm)
    SS14-0800-00PEX9797      Switch97251506242423.935x35
    SS15-OB00-00PEX9781      Switch81211505202021.535x35
    SS16-0B00-00PEX9765      Switch65171504161615.935x35
    SS17-0B00-00PEX9749      Switch49131504121213.527x27
    SS18-0B00-00PEX9733      Switch3391502887.927x27
    SS19-0800-00PEX9716     Switch1651541444.019x19
    SS20-0B00-00PEX9712      Switch125158
    		443.519x19

    相关推荐：

    Broadcom PEX89000系列PCIe Gen 5.0 (32 GT/s)交换机

    深圳市立维创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。

    推荐资讯

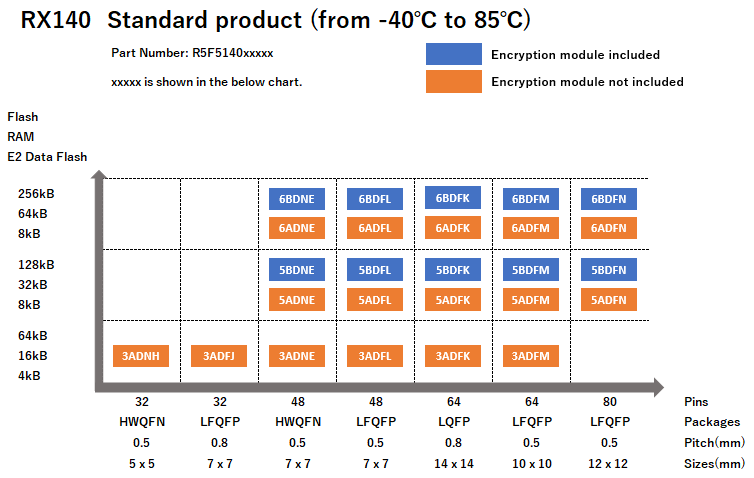

    • R5F51406ADFN#10微控制器Renesas
      R5F51406ADFN#10微控制器Renesas 2024-06-25 09:25:42

      R5F51406ADFN#10微控制器是Renesas RX100系列中的RX140系列产品，特点包括：搭载RXv2内核，工作频率高达48MHz，性能是前代的两倍；功耗低，运行时56μA/MHz，待机0.25μA；具备先进的触摸技术，抗噪性和防水性强；外设功能丰富，包括CAN、AES加密和随机数发生器；适用于家用电器、工业控制和楼宇自动化等高精度和能效要求的环境。

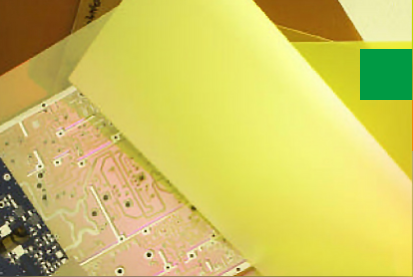

    • Rogers AD Series? 层压板
