QTCT3503C1T-50.000000温补晶振TCXO

发布时间：2024-06-03 10:18:00     浏览：540

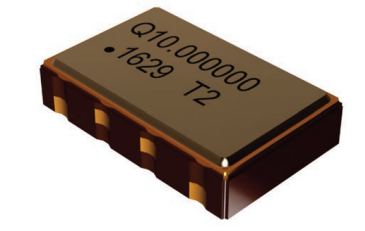

QTCT3503C1T-50.000000温补晶振TCXO

　　QTCT3503C1T-50.000000是由Q-Tech公司生产的表面贴装型温度补偿晶体振荡器(TCXO)。它设计用于低电压应用，具有以下特点：

　　- 频率范围：从10.000000MHz到52.000000MHz，适用于多种应用。

　　- 电压兼容性：支持+5.0V和+3.3V的供电电压。

　　- 工作温度：在-40°C至+85°C的宽温度范围内稳定工作。

　　- 封装：采用气密封装的陶瓷封装，提供保护。

　　- 军事测试：符合MIL-PRF-55310军事筛选测试，质量可靠。

　　- 包装：提供盘带包装，适合自动化装配。

　　- 符合标准：满足RoHS环保标准和VCCI X射线标准。

　　- 自由调谐：可选功能，适应不同应用需求。

　　- 应用：适用于仪器仪表、导航、航空电子等领域。

　　频率稳定性取决于具体型号和配置，特殊频率需求可定制。

规格参数：

ParametersQTCT350XCQTCT350XS
Output frequency range (Fo)10.000000MHz—40.000000MHz10.000000MHz—52.000000MHz
LogicHCMOSClipped Sine
Supply voltage (Vdd)5.0Vdc,3.3Vdc±5%
Supply current (Idd)3.5 mAmax.-           <26MHz
8.0 mA max.-26MHz~≤40MHz		2.0 mA max.-          <26MHz
3.5 mA max.-26MHz~≤52MHz
VCO Option (Tuning Range)See Part Number on Page 1
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)-62°℃ to+125°℃
Duty Cycle45/55%N/A
Rise and Fall times5ns maxN/A
Start-up time (Tstup)0ms max
Output voltage (Voh/Vol)0.9Vdd min./0.1Vdd maxVop-p=0.8V
Output Load15pF max.10k|10pF
Control Voltage to reach Pull Range0.5V min
1.5V typ
2.5V max
Control Voltage Impedance100k2 min
Phase Noise typ.at 12.8MHz
  10Hz
  100Hz
  lkHz
  10kHz
  100kHz		-90 dBc/Hz
112 dBc/Hz
-134 dBc/Hz
-150 dBc/Hz
-156 dBc/Hz		-96 dBc/Hz
-115 dBc/Hz
-133 dBc/Hz
146 dBc/Hz
-158 dBc/Hz
Frequency Tolerance (Ftol)at 25℃±2.0ppm
Power Supply Stability±5%(Fpwr)±0.3ppm±0.2ppm
Load Stability±10%(Fload)±0.2ppm
Aging±1.0ppm lst year

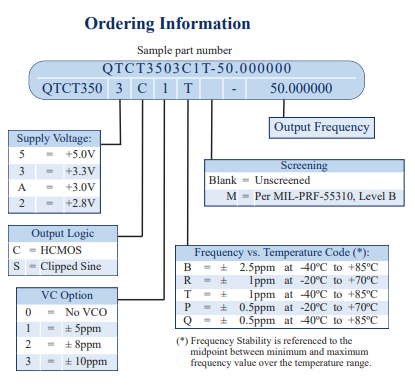

订购指南：


深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

推荐资讯

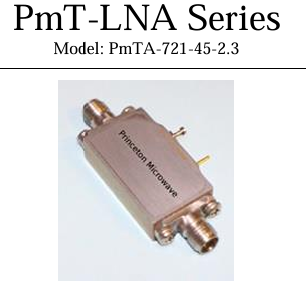

  • PmTA-721-45-2.3低噪声放大器Princeton Microwave
    PmTA-721-45-2.3低噪声放大器Princeton Microwave 2024-12-23 09:10:01

    PmTA-721-45-2.3低噪声放大器适用于需要高增益和低噪声系数的应用，如通信系统、雷达和电子战系统。其频率范围为7到21GHz、小信号增益至少45dB、增益平坦度±1.25dB、中频带噪声系数2.3dB、输入和输出回波损耗均为-10dB、输出功率至少15dBm、工作直流电压12V、工作直流电流100mA、连接器为SMA Female。

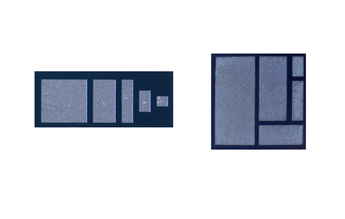

  • vishay CBB3100BLGKWS薄膜二进制MOS电容芯片
