XCL202B081ER-G降压DC-DC电源模块Torex

发布时间：2024-08-09 09:18:41 浏览：671

XCL202B081ER-G降压DC-DC电源�？門orex

　　XCL202B081ER-G是Torex特瑞仕公司生产的一款超小型降压DC-DC电源模块，属于CL202系列。该�？榫哂幸韵绿氐愫凸娓�：

　　1. 尺寸和结构：

　　尺寸为2.5mm x 2.0mm，高度为1.0mm，非常紧凑。

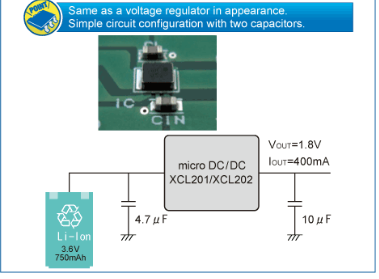

　　集成了线圈和控制IC，只需外部增加两个陶瓷电容即可构成完整的电源系统。

　　2. 工作电压和输出电压：

　　工作电压范围为2.0V至6.0V。

　　输出电压可在0.8V至4.0V之间以0.05V的间隔进行设定，精度为±2.0%。

　　3. 性能特点：

　　最大负载电流为400mA。

　　控制IC工作于1.2MHz的开关频率，采用同步整流方式，内置0.42Ω Pch驱动晶体管和0.52Ω Nch开关晶体管。

　　从轻负载到高负载的整个负载范围内，实现高速响应、低纹波和高效率。

　　待机时，整个电路停止工作，消耗电流低于1.0μA。

　　内置UVLO(Under Voltage Lock Out)功能，当输入电压低于1.4V时，强制停止内部驱动晶体管工作。

　　4. 启动和放电功能：

　　具有高速软启动功能，启动时间为0.25ms(典型值)。

　　利用CL的放电功能，在待机时接通LX-VSS之间的内部开关，通过内部阻抗使负载电容CL的电荷放电，从而使输出电压快速返回VSS电平。

　　5. 效率和保护：

　　高转换效率，例如在VOUT=1.8V时为92%，在VIN=4.2V且VOUT=3.3V时也为92%。

　　内置保护电路，包括限定电流功能(定电流+闩锁)。

　　6. 工作模式和控制：

　　工作模式为PWM/PFM自动切换控制。

　　具有CE(Chip Enable)功能，支持高速带软启动和CL自动放电。
