IRF540NPBF单N沟道功率MOSFET

发布时间：2024-09-11 09:17:13     浏览：1030

IRF540NPBF单N沟道功率MOSFET

　　IRF540NPBF是一款采用TO-220封装的单N沟道功率MOSFET，具有100V的电压额定值。以下是对该器件的详细介绍：

　　封装与基本参数

　　封装类型: TO-220

　　极性: N沟道

　　最大漏源电压 (VDS): 100V

　　最大漏极电流 (ID): 33A (@25°C)

　　最大功耗 (Ptot): 140W

　　最大结温 (Tj): 175°C

　　最大热阻 (RthJC): 1.1K/W

　　最大栅源电压 (VGS): 20V

　　栅源阈值电压 (VGS(th)): 3V (最小) 到 4V (最大)

　　关键特性

　　1. 平面单元结构: 具有宽安全工作区(SOA)，适合高电压和高电流应用。

　　2. 优化可用性: 针对分销合作伙伴提供最广泛的可用性进行了优化，便于采购。

　　3. 符合JEDEC标准: 产品认证符合行业标准，确保质量和可靠性。

　　4. 低频应用优化: 针对开关频率低于100kHz的应用进行了硅优化，适用于低频功率转换。

　　5. 高电流额定值: 能够处理高达33A的电流，适合高功率应用。

　　优势

　　1. 更高的耐用性: 宽SOA和平面单元结构提供了更高的耐用性和可靠性。

　　2. 广泛可用性: 通过分销合作伙伴，该器件具有广泛的可用性，便于采购。

　　3. 行业标准资质: 符合JEDEC标准，确保产品的质量和可靠性。

　　4. 低频高性能: 在低频应用中表现出色，适合各种功率转换应用。

　　5. 标准引脚布局: 标准引脚布局允许直接更换，便于设计集成。

　　6. 高电流能力: 能够处理高电流，适合高功率应用。

　　应用

　　直流电机驱动

　　逆变器

　　开关电源 (SMPS)

　　照明系统

　　负载开关

　　电池供电应用

IR HiRel原为美国知名半导体品牌，现被Infineon收购。深圳市立维创展科技有限公司，优势渠道供货IR高可靠性系列产品，欢迎各界前来咨询。

推荐资讯

  • 英飞凌CIPOS?Mini600V/15A三相智能电源�？镮GCM15F60GA
    英飞凌CIPOS?Mini600V/15A三相智能电源模块IGCM15F60GA 2023-12-28 09:44:51

    英飞凌 ?IGCM15F60GA是一款600V，15A三相智能功率电源�？椋捎⒎闪�(Infineon Technologies)公司生产，采用 DIP 36x21 封装。该功率模块主要用于控制变速驱动器中的三相电机，它提供了成本和性能优化的效率，包括逆向传导(�？�)IGBT封装以及出色的热导通性和电气隔离性，适用于家用电气和低功率电机驱动应用，比如洗衣机、家电、房间空调、电机控制和驱动、工业自动化的电机控制、供暖、通风和空调 (HVAC)等。

  • Linear Systems 3N163/3N164 P沟道MOSFET
    Linear Systems 3N163/3N164 P沟道MOSFET 2024-07-23 09:02:08

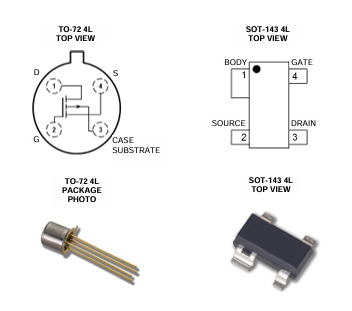

    Linear Systems 3N163和3N164是高性能p沟道MOSFET，具有高输入阻抗、高栅极击穿电压、快速切换和低电容特性，适用于电子电路。提供TO-72和SOT-143封装。
