HCME0995大电流SMT功率电感器DELTA台达
发布时间：2024-09-29 10:24:01 浏览：557
Electrical Characteristics @ 25℃, 100kHz, 1V
| Delta P/N | L (nH) ±15% | Li (nH) MIN | DCR (m2) ±10% | Isat1 (A) | Ir? (A) | ||
| 25℃ | 100℃ | 125℃ | |||||
| HCME0995-101 | 100 | 70 | 0.125 | 90 | 73 | 67 | 63 |
| HCME0995-151 | 150 | 105 | 61 | 49 | 45 | ||
HCME0995系列是台达(Delta)生产的一种大电流SMT功率电感器，主要用于处理高电流应用。以下是其主要特点和参数：

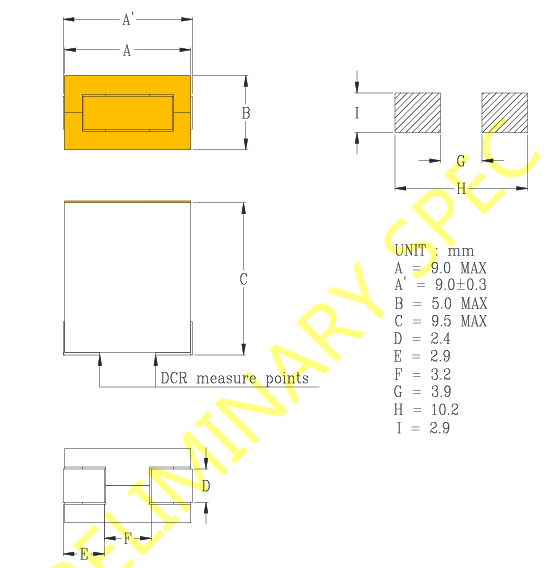

1. 机械尺寸
外形尺寸：
A：9.0 mm (最大值)
A'：9.0±0.3 mm
B：5.0 mm (最大值)
C：9.5 mm (最大值)
D：2.4 mm
E：2.9 mm
F：3.2 mm
G：3.9 mm
H：10.2 mm
I：2.9 mm
电感器的尺寸紧凑，适合表面贴装(SMT)技术，可以高效利用PCB空间。
2. 电气特性(在25°C、100kHz、1V条件下测试)
有两种型号：
HCME0995-101：
电感值(L)：100 nH(±15%)
饱和值(Li)：70 nH(±10%)
直流电阻(DCR)：0.125 mΩ
饱和电流(Isat)：在25°C时为90A，100°C时为73A，125°C时为67A
温升电流(Ir)：63A
HCME0995-151：
电感值(L)：150 nH(±15%)
饱和值(Li)：105 nH(±10%)
直流电阻(DCR)：0.125 mΩ
饱和电流(Isat)：在25°C时为61A，100°C时为49A，125°C时为45A
温升电流(Ir)：63A
3. 关键说明：
1. Isat 是电感器饱和时导致电感值降到 Li 的电流。
2. Ir 是电感器表面温度上升到约 40°C 时的电流。
3. 工作温度范围：-40°C 到 125°C(包括自温升)。
4. 应用场景
这种电感器广泛用于大电流场景，如电源管理系统、DC/DC转换器、伺服电机驱动和电池管理系统，具有低直流电阻和高饱和电流特性，能够承受较大的电流而不发生电感衰减。
