    Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

    发布时间：2024-11-04 09:04:41     浏览：1291

    　　QTCV356系列VCXOs集成了5Vdc或3.3Vdc的时钟方波发生器和微型条形AT石英晶体，封装在一个低高度的陶瓷包内，镀金接触垫提供了良好的电气连接。这些振荡器的设计满足了低电压应用的需求，广泛应用于枪械发射弹药和系统、智能弹药、仪器仪表、以太网/同步、SONET、微处理器时钟等领域。

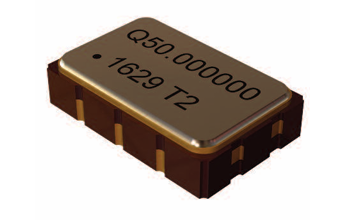

    Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

    　　产品特性

    　　宽频率范围：从1.000MHz到156.250MHz，。

    　　小尺寸：3.2 x 5mm的封装。

    　　逻辑类型：支持HCMOS、LVHCMOS、LVPECL逻辑。

    　　供电电压：5.0Vdc或3.3Vdc。

    　　工作温度范围：从-40?C到+85?C。

    　　三态输出标准：支持Tri-State输出。

    　　密封陶瓷封装。

    　　基本和第三泛音设计。

    　　军事级筛选测试：符合MIL-PRF-55310标准。

    　　无铅、RoHS合规

    　　应用场景：

    　　枪械发射弹药和系统

    　　智能弹药

    　　仪器仪表

    　　以太网/同步

    　　SONET

    　　微处理器时钟

    　　技术规格：

    ParametersQTCV356HCQTCV356LQTCV356P
    Output frequency range (Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
    LogicHCMOSLVCMOSLVPECL
    Supply voltage (Vdd)5.0Vdo±10%3.3Vde±5%
    Absolute Pull Range(APR)See Part Number on Page l
    Linearity5%typ.
    Operating temperature (Topr)See Part Number on Page l
    Storage temperature(Tsto)-62℃ to+125℃
    Operating supply current
    (No Load)    		18mAtyp. |50mAmax.15mAtyp-|40mAmax.50mA typ. |90mAmax
    Symmetry
    (50%of ouput waveform)    		45/55%
    Riseand Fall times5ns max.0.3ns typ. |0.5ns max
    Output Load15pF max50Q into Vdd-2V
    Start-up time (Tstup)10ms max
    Output Enable/Disable (Vih/Vil)0.9*Vdd min./0.1*Vdd max.
    Control Voltage Range for Pul
    Range(Vc)    		0.5Vmin. |4.5Vmax0.3Vmin. |3.0V max
    Control Voltage Input Impedance
    (Zin)    		1MQ min10MQ min
    Control Voltage Modulation BW10kHz min20 kHz min
    Period Jitter Typical
    Pk-Pk (61.44 MHz)
    RMS (61.44 MHz)
    23ps
    3.0ps    		N/A
    Jitter,RMS(12kHz to 20MHz)N/A0.2ps typ. |0.5ps max
    Phase Noise Typical
    10 Hz
    100 Hz
    1 kHz
    10 kHz
    100 kHz
    1 MHz
    10 MHz    		-63 dBc/Hz
    -97 dBc/Hz    		   (at 122.88 MHz)
       -68 dBc/Hz
       -98 dBc/Hz
       -125 dBc/Hz
       -148 dBc/Hz
       -157 dBc/Hz
       -157 dBc/Hz
       -167 dBc/Hz
    -129
    -144
    -157
    -159
    -164    		dBc/Hz
    dBc/Hz
    dBc/Hz
    dBc/Hz
    dBc/Hz
    Aging10years aging included in Frequency Stability

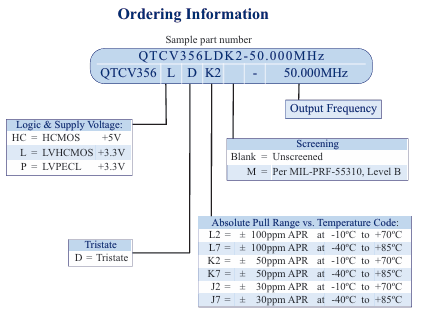

    订购信息：

    Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

    深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
