FEV-10-TR-0004 VNA扩频器70-110GHz

发布时间：2024-11-06 10:09:42     浏览：562

　　这款 WR 10 VNA 频率扩展�？� (FEV-10-TR-0004) 专为扩展现有矢量网络分析仪(VNA)的功能而设计，频率范围覆盖 70-110 GHz。通过该�？椋没Э梢越泻撩撞ㄆ刀蔚腟参数测量，适用于多种高精度测试需求。

FEV-10-TR-0004 VNA扩频器70-110GHz

　　产品描述

　　FEV-10系列�？榻灾嵘钟蠽NA的功能，特别是在W波段频率上的S参数测量。

　　该�？橹С侄喽丝谌问齋参数测量，可选择1通道/2端口或全反转2端口结构。

　　可以作为测试端口的扩展，增加测量的频率和准确性，特别适合需要较宽频率覆盖范围的应用。

　　主要特点

　　全双端口2或4端口网络分析：支持多端口的S参数测量。

　　卓越的动态范围和稳定性：设计紧凑稳固，并采用无风扇对流冷却，减少振动干扰。

　　端口控制和兼容性：与Agilent PNA-X兼容，并内置25 dB手动可变衰减器。

　　可定制4端口控制器，用于平衡和多端口测量，适应特定需求。

　　应用场景

　　频率范围扩展测试：适合需要超宽频带测试的应用场景。

　　平衡S参数和多端口S参数测量：可用于芯片和器件测试。

　　特殊材料测试：如介电材料特性分析等。

　　规格参数

　　系统工作频率：标准模式下为 70-110 GHz，高功率模式为 71-86 GHz。

　　端口输出功率：标准模式为 -5 dBm 至 +3 dBm，高功率模式为 +15 dBm 至 +18 dBm。

　　系统动态范围：90 至 100 dB，确保精确测量。

　　输入和输出参数：RF输入频率为 12.5-18.33 GHz，LO输入频率为 9.375-13.75 GHz，IF输出频率为 5-50 MHz。

相关推荐：

FEV-19系列VNA扩频器40-60GHz

推荐资讯

  • KU SG 1000-50 W微波发生器Kuhne electronic
    KU SG 1000-50 W微波发生器Kuhne electronic 2025-02-19 14:48:20

    Kuhne Electronic KU SG 1000-50 W 微波发生器是一款专为等离子体生成和离子注入设计的设备，提供50 W输出功率和10 GHz频率，集成开关电源、冷却系统、安全机制和隔离器于19英寸机架中，支持230 V交流电源。其符合WR-90标准的波导输出，可通过前面板或LAN接口进行手动及远程控制，具备VSWR和过热保护功能，适用于科研和工业领域，确保高效、安全的操作。

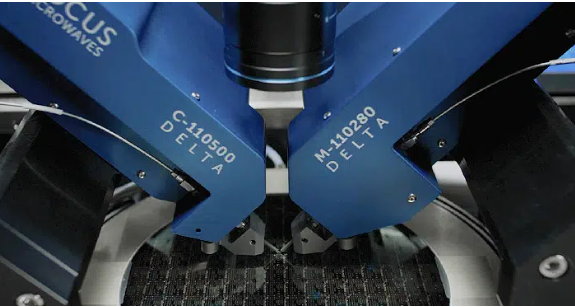

  • Focus Microwaves晶圆上三角调谐器
