Q-Tech QT4107SDM-55.000MHz低相位噪声OCXO

发布时间：2024-12-06 08:43:14     浏览：874

　　Q-Tech推出的高稳定性炉控晶体振荡器(OCXO)是一种可靠性极高的信号发生器，可提供正弦波或HCMOS输出。该OCXO专为航空航天应用而设计，能够耐受高达100kRad(总剂量)的辐射水平，还能承受高冲击和振动。其采用的低G - 灵敏度SC - 切割晶体确保了OCXO具有非常低的相位噪声，性能可达1PPB/G或更优，这种结构设计的可靠性使其适用于严苛的环境应用。

Q-Tech QT4107SDM-55.000MHz低相位噪声OCXO

　　应用领域

　　- 满足当今太空级应用需求。

　　- 用于控制和测量工作。

　　- 在信号处理方面发挥作用。

　　规格参数

　　输出频率范围：1MHz至125MHz。

　　供电电压：允许±5.0%的波动，支持+3.3Vdc、+5Vdc、+12Vdc和+15Vdc。

　　初始容差(@ + 25?C)：±0.2ppm。

　　频率稳定性与电压变化关系：在温度范围内为±10PPB。

　　频率稳定性与负载变化关系：负载变化±5.0%时为±20PPB。

　　预热功率(max.@ - 40?C)：4.8W。

　　稳态功率(max.@ + 25?C)：2.7W。

　　预热时间(@ + 25?C至±100PPB，以2小时为参考)：10分钟。

　　输出波形：正弦波、HCMOS。

　　输出功率：+3.0±1.0dBm。

　　输出功率稳定性：在温度范围内为±1.0dBm。

　　占空比：在温度范围内为50%±5.0%。

　　输出负载：50Ω 10kΩ//15pF。

　　谐波(在温度范围内)：- 35dBc。

　　杂散(在温度范围内)：- 90dBc。

　　老化：每天1PPB，15年1.5PPM。

　　G - 灵敏度(max.)：1PPB/G。

　　相位噪声(以50MHz OCXO为典型值)：1Hz - 70dBc/Hz，10Hz - 102dBc/Hz，100Hz - 132dBc/Hz，1kHz - 148dBc/Hz，10kHz - 155dBc/Hz，100kHz - 155dBc/Hz。

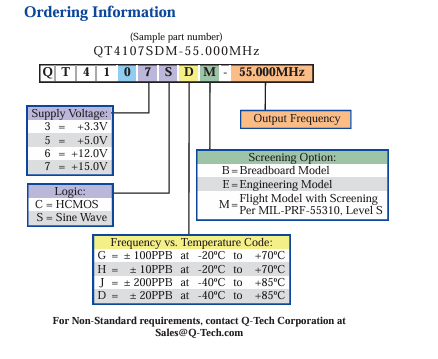

　　订购指南：

Q-Tech QT4107SDM-55.000MHz低相位噪声OCXO订购指南

深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
