CR2881F3同轴双环行器RFCI

发布时间：2024-12-30 09:12:48     浏览：767

CR2881F3同轴双环行器RFCI

　　CR2881F3 是一款由 RFCI 公司生产的高性能同轴双环行器，它在射频和微波通信系统中扮演着至关重要的角色。以下是对 CR2881F3 同轴双环行器的详细介绍：

　　产品特点

　　高频率覆盖：设计用于 6400 MHz 至 7200 MHz 的高频范围。

　　低插入损耗：在 P1-P2 和 P2-P3 端口间提供小于 0.50 dB 和 0.30 dB 的插入损耗。

　　高隔离度：在 P2-P1 端口间提供 40 dB 的隔离度。

　　良好的回波损耗：最小 20 dB，典型值大于 22 dB。

　　技术规格

　　频率范围：6400 MHz 至 7200 MHz。

　　插入损耗：P1-P2 小于 0.50 dB，P2-P3 小于 0.30 dB，P3-P1 最大 0.40 dB。

　　隔离度：P2-P1 为 40 dB，P3-P2 为 20 dB。

　　回波损耗：最小 20 dB，典型值大于 22 dB。

　　物理特性

　　主体直径：25.4 mm (1.00 英寸)。

　　安装孔：2X 11.5 mm (0.45 英寸)。

　　安装孔间距：2X 22.4 mm (0.88 英寸)。

　　功率和温度等级

　　正向功率峰值/平均值：最大 500/35 W。

　　反向功率 CW：最大 10 W。

　　工作温度范围：-40°C 至 +85°C。

　　存储温度范围：-40°C 至 +95°C。

　　应用领域

　　CR2881F3 同轴双环行器适用于以下领域：

　　无线通信系统：用于信号的定向传输和隔离。

　　卫星通信：在卫星通信系统中用于信号的隔离和传输。

　　测试设备：在射频测试设备中用于信号路径的控制。

　　CR2881F3 同轴双环行器是 RFCI 公司在射频和微波领域技术实力的体现，它为需要精确控制信号路径的应用提供了一个可靠的解决方案。RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市立维创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。

推荐资讯

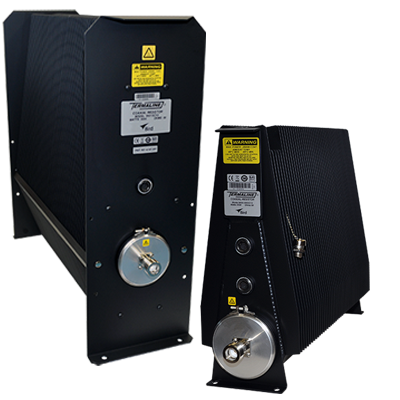

  • Bird-射频专家超稳定的油介电RF终端负载
    Bird-射频专家超稳定的油介电RF终端负载 2021-05-28 17:16:23

    Bird?-射频专家超稳定油介质射频终端负载是为了实现最大的工艺重复性和一致性。现代等离子体应用需要精确的射频功率调节和控制。射频发生器的校准、调整和监测是确保向腔室提供准确和可重复的射频功率的关键因素。

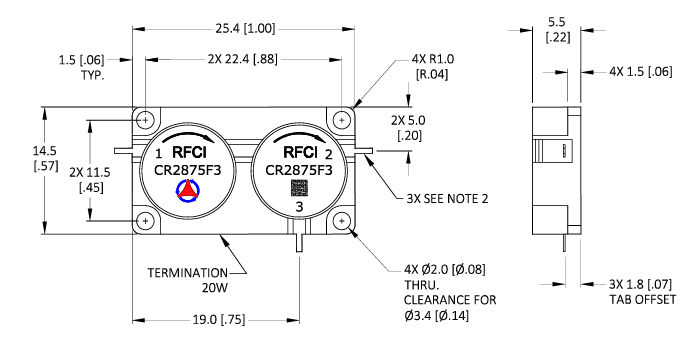

  • CR2875F3微波双环行器RFCI
