    • Solitron Devices 2N2880军标级NPN功率晶体管

    发布时间：2025-02-25 09:17:16     浏览：372

    　　2N2880是一款由Solitron Devices公司生产的NPN型功率晶体管，采用TO-59封装形式。它具有低导通电阻、低饱和电压、低漏电流和低驱动需求等特点，广泛应用于高压逆变器、转换器、开关稳压器和线路驱动放大器等设备中。

    Solitron Devices 2N2880军标级NPN功率晶体管

    　　2. 主要特性

    　　符合军用标准：符合MIL-PRF-19500/315标准，适用于高可靠性应用。

    　　低导通电阻：降低功率损耗，提高效率。

    　　低饱和电压：在高电流下保持低电压降。

    　　高频率响应与快速切换：适用于高频开关应用。

    　　高电流增益：提供稳定的电流放大能力。

    　　安全工作区域：在高电压和高电流条件下保持稳定运行。

    　　高频应用：适用于开关电源和高频逆变器。

    　　3. 电气参数

    参数符号最小值最大值单位
    集电极-发射极击穿电压V(BR)CEO-80Vdc
    集电极-基极击穿电压V(BR)CBO-110Vdc
    发射极-基极击穿电压V(BR)EBO-8Vdc
    集电极-发射极截止电流ICEO-20?A
    发射极-基极截止电流IEBO-0.2?A
    正向电流传输比hFE40120-
    集电极-发射极饱和电压VCE(sat)0.251.5Vdc
    基极-发射极饱和电压VBE(sat)-1.2Vdc
    热阻RθJC-3.33°C/W
    输出电容Cobo-150pF
    脉冲上升时间tr-300ns
    脉冲下降时间tf-300ns

    　　4. 封装与尺寸

    　　封装类型：TO-59

    　　尺寸：2.29 mm*8.08 mm*11.10 mm(长*宽*高)

    　　5. 应用领域

    　　2N2880适用于以下领域：

    　　高压逆变器：用于高效能量转换。

    　　开关电源：提供快速切换能力。

    　　高频转换器：适用于高频电路设计。

    　　线路驱动放大器：用于高电压放大应用。

    　　6. 订购信息

    　　2N2880提供多种订购选项，包括：

    　　JAN2N2880

    　　JANTX2N2880

    　　JANTXV2N2880

    推荐资讯

    • TDK FS1412超薄μPOL?电源�？�

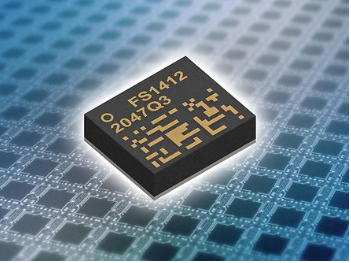

      TDK FS1412超薄μPOL?电源�？� 2024-02-23 08:38:48
