HLNAKK-653宽带低噪声放大器：5G应用的理想选择

发布时间：2025-03-03 09:07:22     浏览：291

　　HLNAKK-653 是一款由 Renaissance Electronics 的子公司 hxi 提供的宽带低噪声放大器(LNA)。这款放大器基于砷化镓(GaAs)MMIC(单片微波集成电路)技术，覆盖了多个操作频段，包括多个5G频段。其典型的噪声系数为3.5 dB，增益为19 dB，这使得它非常适合用于原型设计、测试应用以及其他低到中等体积的使用场景。

HLNAKK-653宽带低噪声放大器

　　以下是HLNAKK-653的主要规格参数：

　　频率范围：16 - 31 GHz

　　增益：

　　最小值：17.5 dB

　　典型值：19.5 dB

　　增益平坦度：

　　典型值：±1.5 dB

　　最大值：±2 dB(在16到31 GHz范围内)

　　噪声系数：

　　典型值：3.5 dB

　　最大值：4.8 dB

　　输出P1dB：+8.5 dB 典型

　　最大射频输入功率：+15 dBm 峰值功率

　　直流偏置：+6 VDC @ 100 mA 典型(包括内部稳压器)

　　接口：2.9 mm 女性接口

　　这款放大器的设计使其在广泛的频率范围内提供稳定的性能，非常适合需要宽带宽和低噪声的应用。

　　相关型号及参数：

  LNA
  Model		Frequency
Range		Noise Figure
    (Typical)		Gain (Typical)
HLNAKK-64117-27 GHz2.3 dB21 dB
HLNAAK-64226-34 GHz2.7 dB19 dB
HLNAQK-64333-45 GHz3.1 dB17 dB
HLNAV-36157-66 GHz5.0 dB28 dB
HLNAE-63071-76 GHz5.5 dB18 dB
HLNAE-63176-81 GHz4.5 dB18 dB
HLNAE-63281-86 GHz4.5 dB17 dB

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

推荐资讯

  • Winchester 2.92mm系列连接器
    Winchester 2.92mm系列连接器 2021-11-08 17:05:45

    ?Winchester? 2.92mm系列连接器（部分厂家称为2.9mm或K型连接器，或者SMK、KMC、wmp4等）为射频同轴连接器，外导体内径为2.92mm，特性阻抗为50Ω，连接机构为1/4-36UNS-2英螺纹。其结构类似于3.5mm连接器，但2.92mm系列连接器更小。

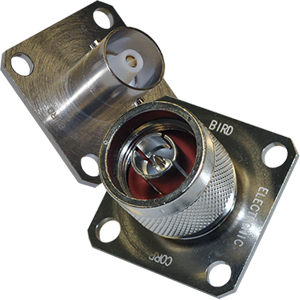

  • Bird射频QC系列快速更换无焊连接器
