    Glenair 963-003-26和963-033-26电缆

    发布时间:2025-03-14 09:00:00     浏览:491

      Glenair 963-003-26和963-033-26这两种电缆均属于El Ochito?系列,专为高性能数据传输应用设计,支持10千兆以太网(10 Gigabit Ethernet)性能。它们具有小型化、轻量化和高灵活性的特点,适用于对重量和尺寸有严格要求的场合,如航空航天、军事和高端工业应用。

    Glenair 963-003-26和963-033-26电缆

      特性:

      高性能传输:支持10Gbps以太网传输,符合TIA-568B Cat 6A标准,传输距离可达65米。

      轻量化与小型化:采用26 AWG规格,外径仅0.22英寸(5.59毫米),重量轻,适合对尺寸和重量有限制的应用场景。

      优异的电气性能:

      特性阻抗:100欧姆。

      衰减低,串扰少,高频性能卓越。

      技术参数

    参数类别963-003-26(S/UTP)963-033-26(S/FTP)
    导体26 AWG 19/38 银镀高强铜合金26 AWG 19/38 银镀铜合金
    绝缘层PFAePTFE / PTFE, 0.050英寸
    屏蔽层银镀高强铜合金,80%最小覆盖率AWG 40 银镀铜,92%最小覆盖率
    分隔条氟聚合物-
    填充物-FEP/ePTFE, 0.036英寸
    外护套白色激光可标记PTFE,最大直径0.22英寸白色激光可标记工程氟聚合物EF100,最大直径0.220英寸
    颜色编码蓝色/白蓝;橙色/白橙;绿色/白绿;棕色/白棕蓝色/白蓝;橙色/白橙;绿色/白绿;棕色/白棕
    阻抗(欧姆)100100 (+10/-5)
    温度等级(°C)-55° 至 +200°C-65° 至 +200°C
    重量(磅/英尺)3.3(每100英尺)32.0(每1000英尺)
    电容(pF/英尺)14.512.5
    最小弯曲半径(英寸)0.660.44
    传播速度(%)70未提供
    工作电压(kV rms)1.5未提供
    最大传输距离(英尺/米)214(65)未提供
    时延(ns/英尺)未提供1.24
    衰减(dB/100英尺)10 MHz: 2.6/3.0; 100 MHz: 8.2/9.7; 250 MHz: 13.2/15.8; 500 MHz: 19.3/23.010 MHz: 5.9; 100 MHz: 19.1; 200 MHz: 27.6; 250 MHz: 31.1; 500 MHz: 45.3
    最大衰减@65m(dB)未提供10 MHz: 5.9; 100 MHz: 19.1; 200 MHz: 27.6; 250 MHz: 31.1; 500 MHz: 45.3
    NEXT(最�。琩B)未提供10 MHz: 59.2; 100 MHz: 52.3; 250 MHz: 47.9; 500 MHz: 42.2


      应用场景

      Glenair El Ochito? 26 AWG Cat 6A 电缆适用于以下领域:

      航空航天:飞机内部网络布线,满足防火、耐腐蚀和轻量化需求。

      军事与国防:用于通信系统、雷达设备,支持高速数据传输。

      高端工业:工业自动化、医疗设备,提供高可靠性数据传输。

    Glenair连接器是全球知名的高端品牌,广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市立维创展科技有限公司,授权代理销售Glenair产品,并提供技术支持。欢迎咨询

    推荐资讯

    • Hypertronics波导到同轴转接器

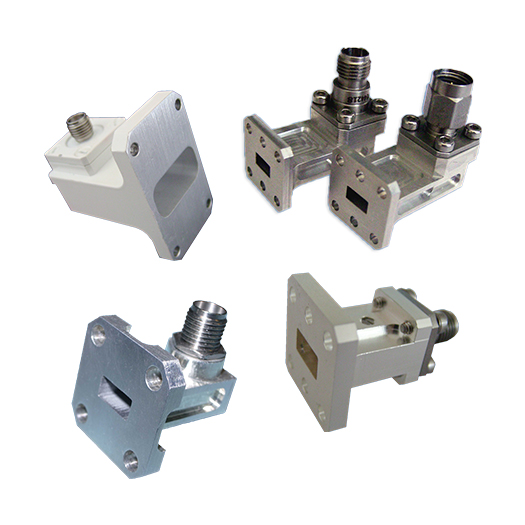

      Hypertronics波导到同轴转接器 2022-12-23 16:57:39

      波导转同轴适配器是行业中不可或缺的功能�?�。Hypertronics?提供各种连接器种类和定向,管脚/电源插座端口到波导孔,具备各种标准或自定义法兰细节。

    • Hypertronics SMPM系列高频Mini-Lock连接器110 GHz

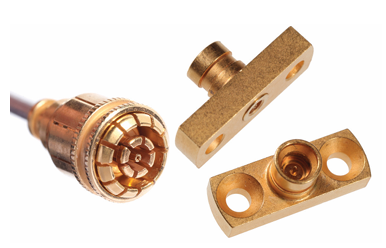

      Hypertronics SMPM系列高频Mini-Lock连接器110 GHz 2025-04-22 09:25:43
