Linear Systems ID100和ID101单片双二极管

发布时间：2025-04-15 09:14:57     浏览：2075

Linear Systems ID100和ID101单片双二极管

　　产品名称

　　Linear Systems ID100 和 ID101 单片双二极管

　　产品特点

　　直接替代 Intersil ID100 和 ID101：兼容 Intersil 的 ID100 和 ID101 产品。

　　低反向漏电流：反向漏电流(IR)在 1V 反向电压下为 0.1pA，10V 反向电压下为 2.0pA。

　　高反向击穿电压：反向击穿电压(BVR)≥ 30V。

　　低反向电容：总反向电容(Crss)为 0.75pF(在 10V 反向电压和 1MHz 频率下)。

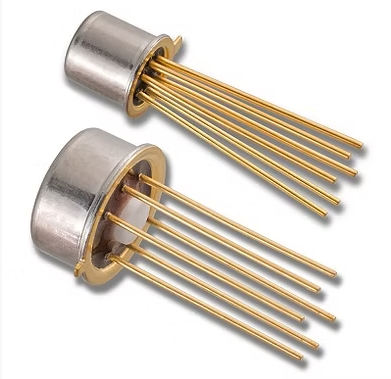

　　高可靠性：采用 TO-78 和 TO-71 封装，适合高精度应用。

　　电气特性(25°C 时)

符号特性最小值典型值最大值单位条件
BVR反向击穿电压-30-VIR = 1?A
VF正向电压-0.81.1VIF = 10mA
IR反向漏电流-0.1pA-pAVR = 1V
IR反向漏电流-2.0pA-pAVR = 10V

差分漏电流-3-pA-
Crss总反向电容0.75-1pFVR = 10V, f = 1MHz

　　绝对最大额定值

　　温度范围：

　　存储温度：-65°C 至 +150°C。

　　工作结温：-55°C 至 +150°C。

　　最大功耗：

　　连续功耗：300mW(环境温度 25°C)。

　　最大电流：

　　正向电流：20mA。

　　反向电流：100?A。

　　最大电压：

　　反向电压：30V。

　　二极管间电压：±50V。

　　应用场景

　　运算放大器保护：

　　限制输入差分电压(典型值为 0.8V)，保护运算放大器免受过压损坏(如图 1 所示)。

　　限制共模输入电压范围为 ±15V。

　　采样保持电路：

　　在典型采样保持电路中，ID100 二极管可减少由开关栅极电容耦合的偏移电压(如图 2 所示)。

　　订购型号：

　　ID100 TO-71 6L RoHS

　　ID101 TO-78 6L RoHS

　　ID100 TO-71 6L RoHS

　　ID101 TO-78 6L RoHS
