SHCL2-101KS-3-B航天级大电流功率电感器Vanguard Electronics

发布时间：2025-06-27 09:02:51     浏览：1070

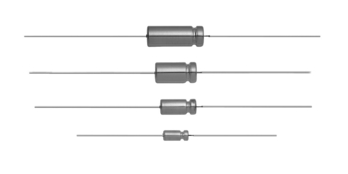

　　Vanguard Electronics SHCL2-101KS-3-B航天级大电流功率电感器

SHCL2-101KS-3-B航天级大电流功率电感器Vanguard Electronics

        电气规格

　　电感范围：0.025 mH 至 16.0 mH。

　　最大直流电阻(DCR)：0.011 Ω 至 4.5 Ω。

　　额定电流：1.4 A 至 27.6 A。

　　绝缘耐压：500 VRMS。

　　温度上升：根据性能曲线确定。

　　其他特性：防潮、抗冲击、耐浸泡、磁屏蔽。

型号参数：

Vanguard
PIN		Inductance
±10%
(mH)		Inc.Inductance
(mH)		    DCR
    max
    (Ohms)		Rated Current
(Adc)6		Rated Current
   (Adc)7		Lead Dimension“D”
SHCL2-2500.025 0.020   0.011 15.0 27.6 0.052
SHCL2-5000.050 0.035   0.015 12.6 23.1 0.052
SHCL2-7500.075 0.047   0.020 11.3 20.8 0.052
SHCL2-1010.10 0.066   0.027 9.5 17.4 0.046
SHCL2-2510.25 0.165   0.07 6.0 10.9 0.037
SHCL2-5010.50 0.350   0.15 4.0 7.3 0.030
SHCL2-7510.75 0.530   0.24 3.2 5.9 0.026
SHCL2-1221.2 0.750   0.30 2.8 5.2 0.026
SHCL2-2022.0 1.2   0.50 2.2 4.0 0.024
SHCL2-2922.9 1.8   0.75 1.8 3.3 0.021
SHCL2-5025.0 3.1   1.2 1.4 2.6 0.019
SHCL2-6926.9 4.5   1.8 1.1 2.1 0.017
SHCL2-10310.0 6.6   2.8 0.9 1.7 0.015
SHCL2-16316.0 10.6   4.5 0.7 1.4 0.014

更多Vanguard Electronics相关产品请访问立维创展官网。
