    • 压接微型矩形线端连接器信号传输790系列

    发布于：2023-11-01 17:00:26

    品牌名称：Glenair

    • 订货周期：12-14周
    • 立即订购

    重要参数：

    D系列：790-024P、790-025S、790-069P、790-070S

    · 高密度 0.075“ 间距

    · 精密加工的外壳

    · 集成面板密封和 EMI 接地弹簧

    · 带罩的直角和直角 PC 尾部


    • 产品详情

    　　当今的高端行业系统需要高水平的环境保护、电磁屏蔽和减小尺寸/重量。79 系列微型压接采用精密 D 形外壳，非常适合高密度应用，例如�？榛娇盏缱雍谢蛭薹ㄊ褂么吃残瘟悠鞯谋憬菔郊扑慊�。压接端接电缆连接器专为 I/O 和线对线互连而设计，并采用机加工铝外壳、氟硅胶面密封件和电线穿芯，以保护环境。触点为后释放卡入式压接类型。连接器随附单独包装的压接触点。尺寸 #23 信号引脚接受高达 #22 AWG 的电线。尺寸 #16 触点接受 #16-18 AWG 电线。尺寸 #12 触点接受 #12-14 AWG 电线。尺寸 12 和 16 腔也接受单独购买的同轴触头。连接器外壳具有一个凹槽，用于连接薄型 EMI 后壳适配器。

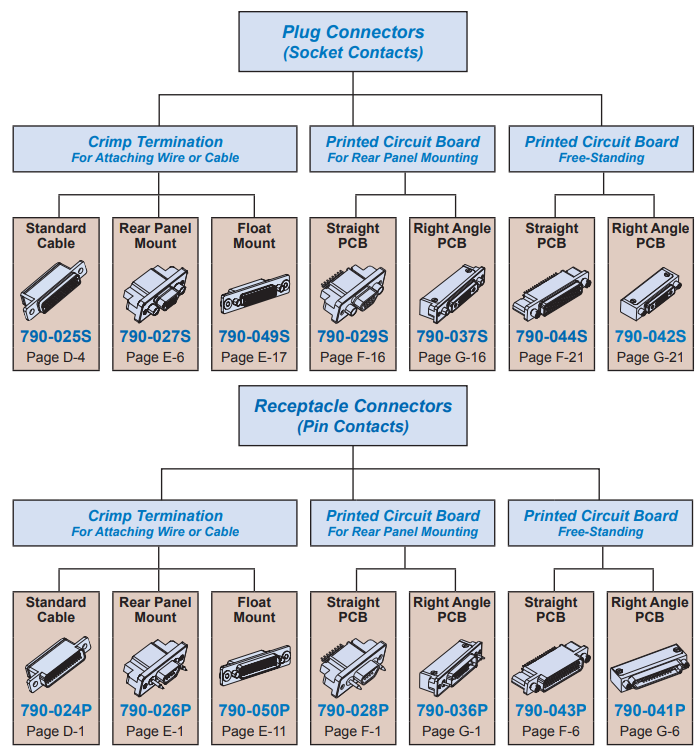

    压接微型矩形线端连接器信号传输790系列

    1、790-024P：压接端接电缆插座连接器，引脚触点

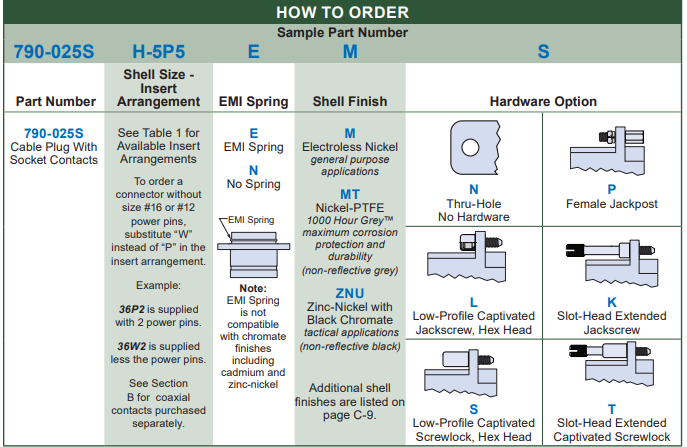

    2、波音790-025S：压接端接电缆插头连接器，插座触点

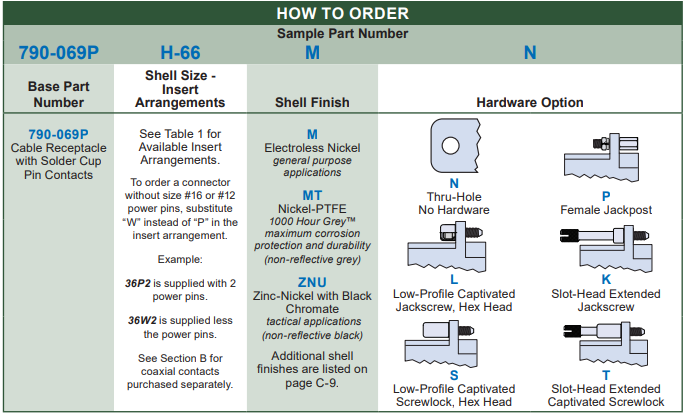

    3、790-069P型：焊杯电缆插座连接器，插针触点

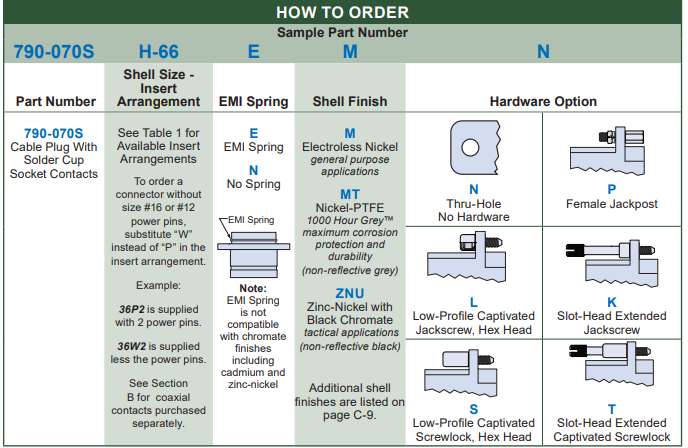

    4、波音790-070S：焊杯电缆插头连接器，插座触点

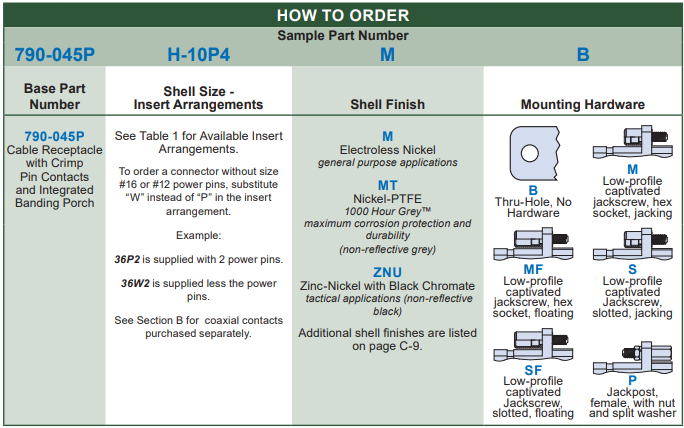

    5、790-045P：压接端接电缆插座连接器，带集成绑带门廊，引脚触点

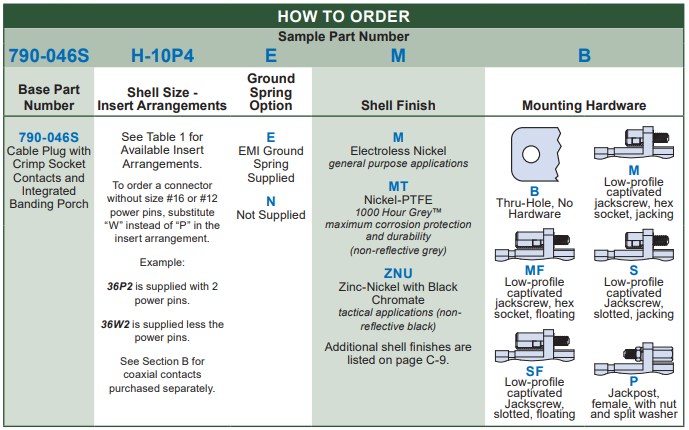

    6、波音790-046S：压接端接电缆插头连接器，带集成带孔，插座触点
