Ultra37000?系列CMOS cpld提供一系列高密度可编程逻辑解决方案，具有无与伦比的系统性能。Ultra37000系列旨在为高密度cpld带来22V10的灵活性、易用性和性能。该体系结构基于由可编程互连矩阵(PIM)连接的许多逻辑块。每个逻辑块都有自己的产品项数组、产品项分配器和16个宏单元格。PIM将来自逻辑块输出和所有输入引脚的信号分配到逻辑块输入。
所有的Ultra37000设备都是电擦除和系统内可编程(ISR)的，这简化了设计和制造流程，从而降低了成本。ISR功能提供了重新配置设备的能力，而无需更改设计导致引脚或时序更改。Cypress ISR功能是通过jtag兼容的串行接口实现的。数据分别通过TDI和TDO引脚输入和输出。由于Ultra37000器件优越的可路由性和简单的时序模型，ISR允许用户改变现有的逻辑设计，同时固定引脚分配并保持系统性能。
整个系列具有用于ISR和边界扫描的JTAG，并且与PCI本地总线规范兼容，满足电气和时序要求。Ultra37000系列在所有I/ o上都具有用户可编程总线保持功能。

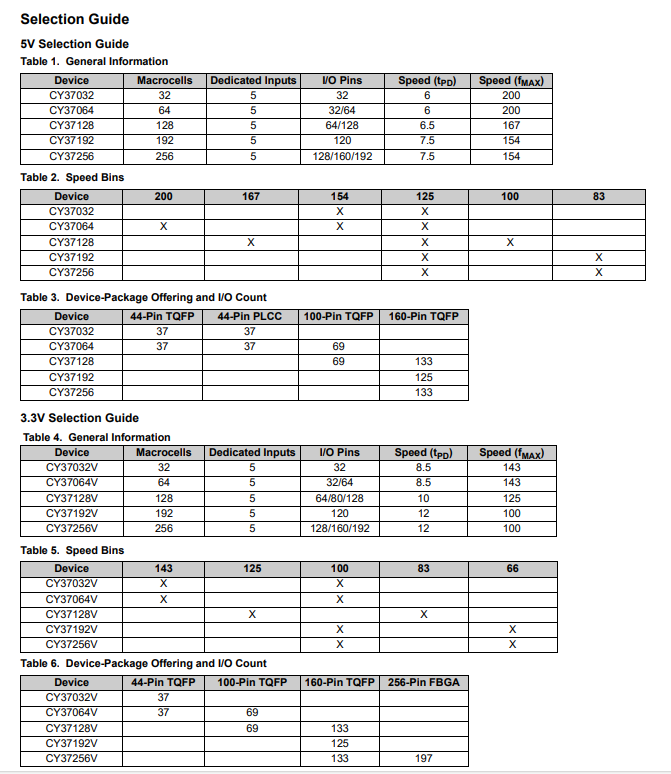

Ultra37000 5V设备
Ultra37000采用5V电源供电，支持5V或3.3V的I/O电平。VCCO连接提供了连接到5V或3.3V总线的能力。通过将VCCO引脚连接到5V，用户可以确保输出上的5V TTL电平。如果VCCO连接到3.3V，则输出电平满足3.3V JEDEC标准CMOS电平，并且允许5V。这些设备需要5V ISR编程。
Ultra37000V 3.3V设备
使用3.3V电源的设备在所有VCCO引脚上都需要3.3V，从而降低了设备的功耗。这些器件支持3.3V JEDEC标准CMOS输出电平，并具有5v容忍度。这些设备允许3.3V ISR编程。
特性：
■系统内可编程(ISR) CMOS cpld
?JTAG接口可重构性
?设计变更不会引起引脚变更
?设计变更不会引起时序变更
■高密度
?检测32到512个宏细胞
?到264 I/O引脚
?检测5个专用输入，包括4个时钟引脚
■简单的时序模型
?无扇出延迟
?无扩展器延迟
?无专用vs. I/O引脚延迟
?通过PIM无额外延迟
?使用完整16个产品条款不受处罚
?转向或共享产品条款无延迟
■3.3V和5V版本
■PCI兼容[1]
■所有I/ o上的可编程总线保持能力
■智能产品期限分配器提供
?到任何宏细胞的0到16个产品项
?产品期限导向(Product term steering
?本地宏细胞之间的产品术语共享
■灵活的时钟
?每个设备4个同步时钟
?产品期限时钟
?每个逻辑块的时钟极性控制
■在所有密度下提供一致的封装和输出
?简化设计迁移
?检测3.3V和5V器件的相同引脚输出
■包装
?检测PLCC、PQFP、TQFP和细间距BGA封装中的44至256个引脚
?无铅封装可用
产品技术规格：
| EU RoHS | Compliant |
| Part Status | Obsolete |
| HTS | 8542.39.00.01 |
| Automotive | No |
| PPAP | No |
| Family Name | Ultra37000 |
| Program Memory Type | EEPROM |
| Number of Logic Blocks/Elements | 32 |
| Number of Global Clocks | 4 |
| Number of Macro Cells | 512 |
| Product Terms | 16 |
| Device System Gates | 15000 |
| Data Gate | No |
| Maximum Number of User I/Os | 165 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Internal Frequency (MHz) | 125 |
| Maximum Clock to Output Delay (ns) | 6.5 |
| Maximum Propagation Delay Time (ns) | 10 |
| Speed Grade | 125 |
| Individual Output Enable Control | No |
| Minimum Operating Supply Voltage (V) | 4.75 |
| Maximum Operating Supply Voltage (V) | 5.25 |
| Typical Operating Supply Voltage (V) | 5 |
| I/O Voltage (V) | 5|3.3 |
| Tolerant Configuration Interface Voltage (V) | 5 |
| Minimum Operating Temperature (°C) | 0 |
| Maximum Operating Temperature (°C) | 70 |
| Supplier Temperature Grade | Commercial |
| Tradename | Ultra37000 |
| Mounting | Surface Mount |
| Package Height | 3.4 |
| Package Width | 28 |
| Package Length | 28 |
| PCB changed | 208 |
| Standard Package Name | QFP |
| Supplier Package | PQFP |
| Pin Count | 208 |
| Lead Shape | Gull-wing |
