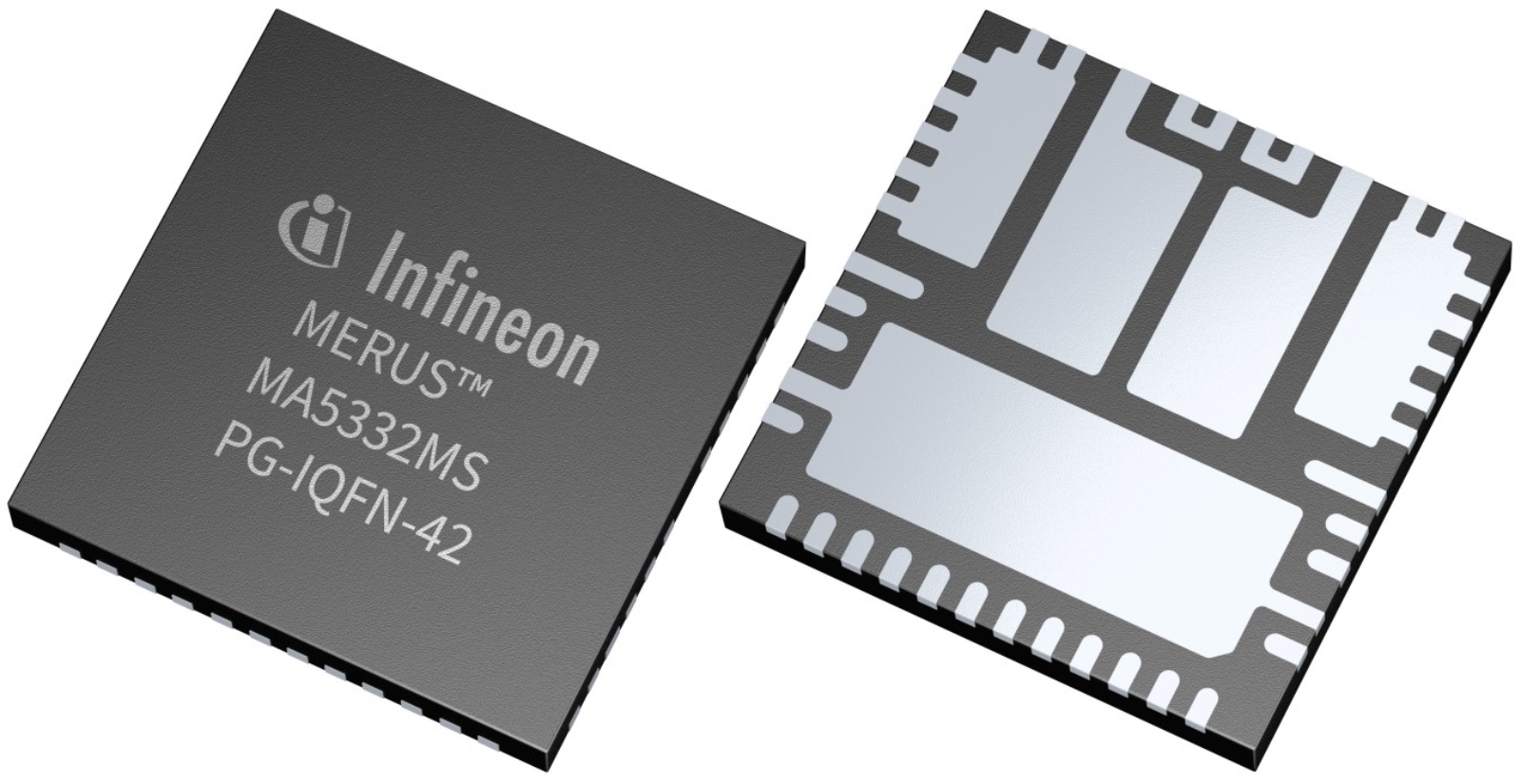

MA5332MS多芯片�？樘峁┯氲テ娲废嗤踔粮叩氖涑龉β剩扌枭⑷绕鳎加每占浼跎� 50%。该 MCM(多芯片�？�)解决方案集成了双通道 PWM 控制器、高压栅极驱动器和 4 个低 RDS(开)MOSFET的。与其前身 IR43x2M 一样，它包括标准的 D 类保护功能，可在各种环境条件下可靠运行。作为 IR43x2M 和其他单片解决方案的强大升级版，MA5332MS 的 7x7 mm PG-IQFN-42 封装展示了小尺寸、高功率密度和无需散热器即可运行的优势。
功能概要
2通道模拟输入D类音频放大器，采用小型7x7mm封装
极低的 RDS(开)@ 24.4 mΩ 典型值，无需散热器即可在 2Ω 时以 100x4W 的功率运行
效率等级 D 为 95%，功率为 2x200W，4Ω
支持分体式或单电源供电
差分或单端输入
多种配置选项：2xSE、BTL、PSE(并行单端)
具有自复位功能的过流、过热和欠压保护
启动/停止咔嗒声降噪
削波和故障报告输出
好处
与相同功率水平的单片方法相比，可实现无散热器解决方案
支持高功率 SE(单端)
基于低电压 BTL 方法的减少总线电容器和输出滤波器的设计
简化 D 类设计，无需外部保护电路
潜在应用
多声道家庭影院系统
演播室监听
有源扬声器
条形音箱低音炮
船用放大器
售后汽车音响系统
通用型音频功率放大器
参数
| 参数 | MA5332MS |
|---|---|
| 音频输入类型 | 模拟 |
| 描述 | 集成 200W - 2 通道模拟输入 D 类放大器 |
| 输出功率 （（W per channel）） | 200 瓦 |
| 包 | QFN 42 引脚 |
| 扬声器通道 | 2 |
| 电源电压 | +/-25 或 50 （（V）） |
| 科技 | CMCM（三坐标系） |
