XENSIV? - TLE4972 EVAL INLAY 电流传感器评估板，适用于评估电流高达 420A 的三相系统*

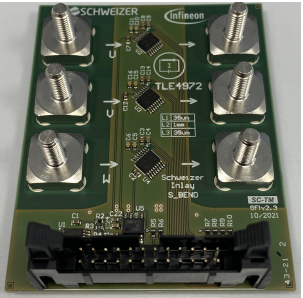

TLE4972 EVAL INLAY板是一款电流传感器评估板，适用于评估电流高达420A*的三相系统。该板配备三个TLE4972-AE35D5型霍尔电流传感器组装在 PCB 顶部，内部铜嵌体厚度为 1mm。该板既可以独立使用，也可以与英飞凌TLE4972电流传感器编程器工具互连。链接到。该板组装有压接式大电流连接器和 M6 螺钉，用于正确连接和固定大电流电缆或母线。
TLE4972： 评估板型号：
TLE4972 EVAL STD PCB，链接到-基于TLE4972-AE35D5型 (TDSO 封装变体)，191A 满量程范围
TLE4972 EVAL INLAY - 基于TLE4972-AE35D5型(TDSO 封装变体)，420A 满量程范围
TLE4972 EVAL LAT BAR，链接到-基于TLE4972-AE35S5型(VSON 封装变体)，540A 满量程范围
TLE4972 EVAL VER BAR，链接到-基于TLE4972-AE35S5型(VSON 封装变体)，842A 满量程范围
功能概要
测量三相电流，最高 420*，外部电流轨
基于TLE4972-AE35D5型电流传感器
板载 LDO，提供精确稳定的 3.3V 传感器电源
与 TLE4972 电流传感器编程器评估工具兼容
传感器设置可编程传感器，例如使用TLE4972电流传感器编程工具，链接到电路板已校准，包装中提供校准报告
与 TLE4972 电流传感器编程器工具一起独立使用
潜在应用
汽车电气驱动
辅助驱动
电流监控
过载和过流检测
汽车动力总成
电池主开关
车载充电器等
| 参数 | TLE4972 EVAL INLAY |
|---|---|
| 应用 | 汽车电气驱动 ; 辅助驱动 ; 电流监控 ; 过载和过流检测 ; 汽车动力总成 ; 电池主开关 ; 车载充电器等 |
| 家庭 | 电流传感器 |
| 产品描述 | TLE4972 EVAL INLAY 是一种电流测量评估工具，能够测量高达 420A 的三相系统中的电流 |
| 资格 | 符合汽车级 AEC-Q100 标准 |
| 类型 | 演示板 |
