- 产品详情

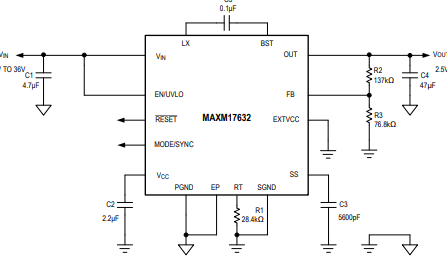

MAXM17630/MAXM17631/MAXM17632为高效、同步降压型DC-DC电源�？橄盗校？榧煽刂破�、MOSFET、补偿元件和电感，工作在较宽输入电压范围。模块工作在4.5V至36V输入电压范围，提供高达1A输出电流。MAXM17630和MAXM17631分别为3.3V和5V固定输出�？�。MAXM17632为可调节输出(0.9V至12V)�？�。�？榇蟠蠼档蜕杓聘丛佣�、制造风险，提供真正的即插即用电源方案，缩短上市时间。内部补偿覆盖整个输出电压范围，无需外部补偿元件。
�？椴捎梅逯档缌髂Ｊ娇刂萍芄�。�？榭稍诼隹淼髦�(PWM)、脉冲频率调制(PFM)或非连续导通模式(DCM)控制方法下工作，支持在轻载条件下实现高效率。
模块家族的反馈电压调节精度在-40°C至+125°C温度范围内为±1.2%。电源�？椴捎帽⌒�、小尺寸、16引脚、3mm x 3mm x 1.75mm、uSLIC?封装。提供仿真模型。
参数信息：
| PART NUMBER | TEMP RANGE | OUTPUT VOLTAGE(V | PIN-PACKAGE |
| MAXM17630AME+ | 40°℃ to +125℃ | 3.3 | 16-pin uSLIC |
| MAXM17630AME+T | 40°℃ to +125℃ | 3.3 | 16-pin uSLIC |
| MAXM17631AME+ | 40°℃ to +125℃ | 5 | 16-pin uSLIc |
| MAXM17631AME+T | 40°℃ to +125℃ | 5 | 16-pin uSLIc |
| MAXM17632AME+ | 40°℃ to +125℃ | Adjustable | 16-pin uSLIC |
| MAXM17632AME+T | -40°℃ to +125℃ | Adjustable | 16-pin uSLIC |
应用
工业控制电源
通用负载点
配电稳压器
基站电源
高压单板系统
可编程逻辑控制器
优势和特点：
容易使用
4.5V至36V较宽输入电压
0.9V至12V可调节输出电压范围(MAXM17632)
3.3V和5V固定输出电压版本(MAXM17630和MAXM17631)
400kHz至2.2MHz可调节频率，带外部时钟同步
±1.2%反馈电压精度
输出电流高达1A
内部补偿
全陶瓷电容设计
高效
可选的PWM、PFM或DCM工作模式
辅助自举电源(EXTVCC)，提高效率
关断电流仅为2.8μA (典型值)
灵活的设计
可调节和单调启动，带预偏置输出电压
内置输出电压监测，带RESET引脚(低电平有效)
可编程EN/UVLO门限
工作可靠
打嗝式过载保护
过热保护
-40°C至+125°C工作环境温度/-40°C至+150°C结温
坚固耐用
符合CISPR22 (EN55022) Class B传导和辐射发射标准
符合跌落、冲击和振动标准：JESD22-B103、B104、B111
