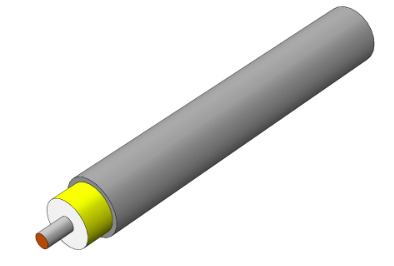

    • EZ-250-AL-WP半刚性同轴电缆

    发布于：2024-03-01 14:20:09

    品牌名称：EZ Form Cable

    • 订货周期：3-4周
    • 立即订购

    重要参数：

    外导体直径：0.2500英寸

    中心导体材料：SPC

    标称阻抗：50.0 ?

    温度：?55°C~+200°C

    内弯曲半径(最小值)：1.250英寸

    • 产品详情

    0.25英寸半刚性铝外导体，SPC 中心导体，PTFE 带电介质，50 Ω.低损耗，非磁性，胶带包裹。EZ Form 铝护套半刚性 WP 电缆采用胶带包裹的电介质，与实心 PTFE 半刚性电缆相比，具有更低的衰减和更高的工作温度，并且还具有比铜护套轻 40% 的额外优势。

    规格

    尺寸

    • 中心导体直径
      0.0810 英寸
    • 介电直径
      0.2090 英寸
    • 外导体直径
      0.2500 英寸

    材料

    • 中心导体材料
      SPC公司
    • 介电材料
      PTFE胶带
    • 外导体材料
      铝
    • 符合 RoHS 规范
      是的

    机械特性

    • 最低温度
      ?55 °摄氏度
    • 最高温度
      +200 摄氏度
    • 内弯曲半径（最小值）
      1.250 英寸
    • 重量
      4.90 磅
      每 100 英尺

    电气特性

    • 标称阻抗
      50.0 ?
    • 标称阻抗裕量
      ±1.0 ?
    • 传播速度
      84.50%
    • 屏蔽效果
      >165分贝
    • 耐压
      7500 伏电压
      @ 60赫兹
    • 连续工作电压
      3000 伏实时监控系统
      麦克斯
    • 最大工作频率
      20千兆赫
    衰减
    频率DB / 100 FT 典型值
    0.5千兆赫
    4.5分贝
    1.0千兆赫
    6.8分贝
    5.0千兆赫
    18.5分贝
    10.0千兆赫
    29.7分贝
    18.0千兆赫
    45.3分贝
    权力
    频率瓦特 CW @ 20 °C（最大）
    0.5千兆赫
    1900瓦
    1.0千兆赫
    1400 瓦
    5.0千兆赫
    750 瓦
    10.0千兆赫
    350 瓦
    18.0千兆赫
    200 瓦


    其他0.25英寸半刚性同轴电缆型号：

    EZ-250-ALEZ-250-ASEZ-250-WPEZ-250/M17EZ-250-35EZ-250-43
    EZ-250-60EZ-250-75-CUEZ-250-35-STRANDEDEZ-250-75EZ-250-SPEZ-250-AL-AS-TL
    EZ-250-AL-AS-TPEZ-250-AL-WL-TPEZ-250-AL-WP-TPEZ-250-AL-TPEZ-250-WL-TPEZ-250-WP-TP
    EZ-250-TP/M17EZ-250-75-TP
