Norsat 4508A KU波段PLL紧凑型4000系列低噪声放大器(LNB)，主要用于卫星通信中的信号接收。
规格参数：
1. 噪声系数：
在室温下，典型值为 0.7 0.9 dB，最大值为 1.0 dB。
2. 本振稳定度(L.O. Stability)：
频率稳定性为 ±150 kHz 至 ±500 kHz，具体取决于型号。
3. 相位噪声(SSB)最大值：
-70 dBc/Hz(1 kHz)，
-80 dBc/Hz(10 kHz)，
-90 dBc/Hz(100 kHz)。
4. 输入/输出电压驻波比(VSWR)：
输入和输出的VSWR均为 2.5:1。
5. 增益：
典型增益为60 dB，最低55 dB，最大可达70 dB。
6. 增益平坦度：
在整个频带上，增益平坦度不超过4 dB峰谷差。
7. 输出P1dB：
最小+2 dBm。
电气特性：
直流电源：+15V 至 +24V DC。
工作电流：最大300 mA。
输入接口：WR-75波导槽(防水设计)。
输出接口：75欧姆的F型接口，或50欧姆的N型接口(均为防水设计)。
物理特性：
尺寸：85 mm x 43 mm x 43 mm。
重量：200 g(约7.05盎司)。
工作温度：-40°C 至 +60°C。
存储温度：-40°C 至 +80°C。
频率范围(根据不同型号)：
1. 4000A：
频率范围：11.70 12.20 GHz
本振频率：10.75 GHz
中频范围：950 1450 MHz
2. 4000B：
频率范围：12.25 12.75 GHz
本振频率：11.30 GHz
中频范围：950 1450 MHz
3. 4000C：
频率范围：10.95 11.70 GHz
本振频率：10.00 GHz
中频范围：950 1700 MHz
应用场景：
该款LNB广泛用于Ku波段的卫星通信接收系统，凭借其低噪声系数和高增益性能，能够有效提高卫星信号接收的质量。其防水设计和宽工作温度范围，使其适用于各种复杂的户外环境。

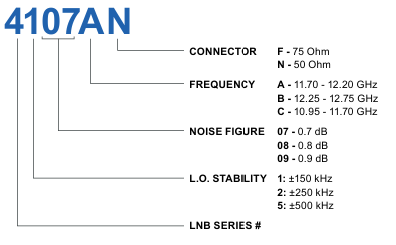

订购指南：
相关型号：
4107BF
4107AF
