TPSM8D6C24降压�？椋ḿ傻绺衅鳎㏕I 德州仪器

发布时间：2023-03-03 16:57:52 浏览：1376

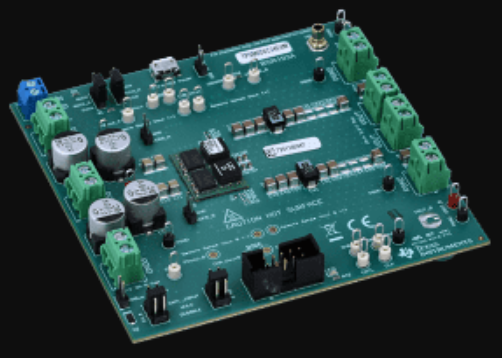

TI德州仪器TPSM8D6C24是款高宽比集成、有利于应用的非隔离式DC/DC降压电源�？�。TPSM8D6C24提供两个单独的35A输出或单独堆叠两相70A输出。能够将两个�？槭迪侄训匀〉靡桓�4相140A输出TPSM8D6C24能够从外部5V电源超速驱动内部5VLDO，并实现较低的输入电压范围下降至2.95V，提高转换器效率。

TPSM8D6C24电源�？槭褂锰赜械奈裙唐德视胧淙肭袄『涂裳≡竦哪诓坎钩テ骷牡缌髂Ｊ娇刂疲跃】赡芗跎俪叽纾岣咴谄毡榈氖涑龅缛菸榷ㄐ阅�。

TPSM8D6C24具备1MHz时钟支持的PMBus接口为转换器配备提供一个方便和标准化的数字接口，并且能够监管输出电压、输出电流和内部芯片温度等主要参数。对故障条件的响应可编程为重新启动、锁存或忽略，具体取决于系统要求。堆叠设备之间的背道通信使所有的TPSM8D6C24转换器能够为一个输出轨供电系统，以互享一个地址，优化了系统软件/固件设计。输出电压、开关频率、软启动时间和过电流故障限制值等主要参数还能通过BOM实现可选配备，不需要PMBus通信，兼容无程序通电。

特征

?4.25V至16V，PVIN连接至AVIN与内部的LDO

?2.95V至16V，PVIN和AVIN双电源，或VDD5上的外部偏置电压范围

?集成MOSFET、电感器等基本无源器件

?具备可选内部补偿峰值电流模式控制

?通过管脚衔接实现的输出电压范围在0.5V至3.6V

?0.25V至3.6VPMBus?VOUT_COMMAND范围

?普遍的PMBus命令集，可遥测VOUT、IOUT和内部裸片温度

?通过内部报告分压器实现差分遥感，可检测到低于1%的VOUT误差值

?–40°C至+125°CTJ

?通过PMBus实现AVS和裕量调整

?多功能选择(MSEL)管脚，采用管脚衔接编程PMBus初始值

?多个可选工作频率范围：275kHz至1.1MHz

?频率同步输入/同步输出

?适用预偏置输出

?16mm×20mm×4.3mm59管脚MOW封装

?使用TPSM8D6C24并借助WEBENCH?Power Designer创建定制设计

应用

?数据中心交换机、机架服务器

?有源天线系统、远程控制射频和基带�？�

?自动检测设备、CT、PET和MRI

?ASIC、SoC、FPGA、DSP内核和I/O电流电压

TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

深圳市立维创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。
