TI德州仪器TPS50601A-SP耐辐射6A同步降压转换器

发布时间：2024-02-27 09:27:56     浏览：877

TI 德州仪器TPS50601A-SP是一款耐辐射的同步降压转换器，能够提供7V、6A的输出电压。这款转换器具有高效率，并集成了高侧和低侧MOSFET，非常适合小型设计。它通过电流模式控制减少了组件数量，通过高开关频率缩小了电感器封装尺寸，从而进一步节省空间。该器件采用超小尺寸的热增强型20引脚陶瓷扁平封装。

通过SS/TR引脚控制，可以实现输出电压启动斜坡，从而实现独立电源或跟踪状态的运行。此外，正确配置时可以启用电源排序功能，利用开漏电源正常引脚。TPS50601A-SP还可以配置为主/从模式，提供高达12A的输出电流。

高侧FET采用逐周期电流限制，可以在过载情况下保护器件，并通过低侧电流限流防止电流失控，实现功能增强。此外，低侧吸收电流限制功能可关闭低侧MOSFET，以预防过多的反向电流。当芯片温度超过热关断温度时，热关断功能将禁用此器件。


选型：

器件型号等级封装
5962-1022102VSCOMLVCFP (20)
5962R1022102VSCRHA-100krad (Si）
TPS50601AHKH/EM工程评估(2）
5962R1022102V9AKGD RHA-100krad (Si）裸片(3）

TPS50601A-SP具有如下特点：

1. 耐辐射性能：可承受高达100krad(Si)的总离子剂量损坏，而且不会因低剂量率辐射损伤增强(ELDRS)而发生变化。

2. 单粒子锁定(SEL)抗扰度：对于LET值为75MeV-cm?/mg的颗粒具有强抗干扰能力。

3. 抗 SEB(Single Event Burnout)和 SEGR(Single Event Gate Rupture)：在75MeV-cm?/mg的情况下，提供了适应性与状态曲线。

4. 提供SET/SEFI横截面图，帮助了解单事件翻转和单事件故障抗扰度。

5. 高效率：峰值效率可达96.6%(VO=3.3V)，有效节省能源。

6. 集成MOSFET：集成了58m?/50m?的高侧和低侧功率开关MOSFET，简化了设计，提高了效率。

7. 输入电压范围：电源轨为3至7V，最大输出电流为6A，适用于多种应用。

8. 灵活的开关频率选项：内部振荡器可调节100kHz至1MHz，支持外部同步功能频率范围为100kHz至1MHz。

9. 保护功能：支持过欠压锁定、软启动、电源定序、输入欠压锁定等多种保护功能，保障稳定运行。

10. 封装和适用性：采用20引脚的超小型耐热增强型陶瓷扁平封装，适用于太空应用等特殊环境下的使用需求。

       深圳市立维创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。

推荐资讯

  • R5F51406ADFN#10微控制器Renesas
    R5F51406ADFN#10微控制器Renesas 2024-06-25 09:25:42

    R5F51406ADFN#10微控制器是Renesas RX100系列中的RX140系列产品，特点包括：搭载RXv2内核，工作频率高达48MHz，性能是前代的两倍；功耗低，运行时56μA/MHz，待机0.25μA；具备先进的触摸技术，抗噪性和防水性强；外设功能丰富，包括CAN、AES加密和随机数发生器；适用于家用电器、工业控制和楼宇自动化等高精度和能效要求的环境。

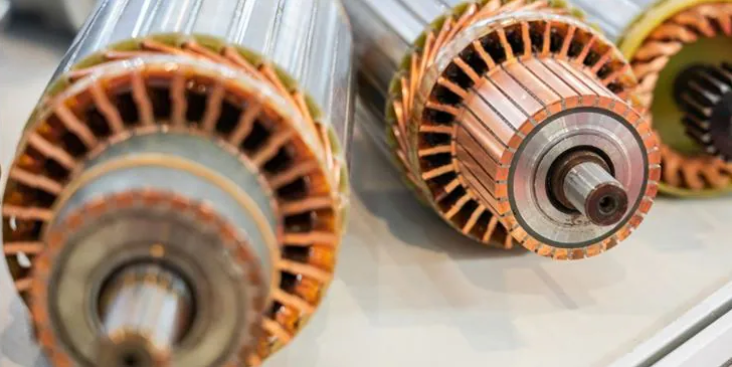

  • SiC MOSFET与Si IGBT对比：SiC MOSFET的优势
