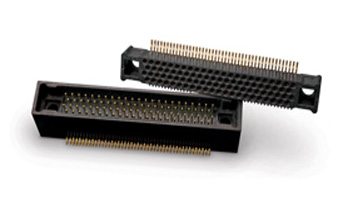

TE泰科5646445-1背板连接器是一款专为印刷电路板设计的连接器，具备多种特性和规格。这款连接器采用了2mm HM(硬公制)设计，适用于传统背板和共面应用场景。它拥有25列和8行的布局，具备200个信号位置，能够提供高效的信号传输能力。

TE泰科5646445-1背板连接器

TE 5646445-1采用Z-PACK包装，Z-PACK 超薄 UHD 连接器是高密度引脚数连接器，可释放 PCB 空间，适合紧凑的 15 mm 槽间距应用。Z-PACK 系列连接器可提供 12.5 Gbps 的数据传输速率，同时可扩展至 20 Gbps，而无需更改现有的 PCB 布局。Z-PACK 连接器的灵活引脚排列提供多个引脚分配和每平方厘米 55 条信号线。Z-PACK 连接器的钻头尺寸为 0.5 mm，焊盘尺寸为 0.8 mm，可实现 4-6-4 MIL 或 5-7-5 MIL 差分布线。

产品类型特性

  • 连接器和端子端接到?: 印刷电路板

  • 连接器系统?: 板对板

  • PCB 连接器组件类型?: PCB 安装母端

  • 可密封 ： 否

  • 背板接口类型?: 2毫米HM

结构特性

  • 信号位置数量 ： 200

  • 装载行?: A、B、C、D、E、F、G、H

  • 列数： 25

  • 行： 8

  • 背板架构?: 夹层

  • 排： 200

  • PCB 安装方向?: 直角

信号特征

  • 数据速率?(Gb/s): ≤1

  • 串扰版本?: 标准

主体特性

  • 主要产品颜色?: 灰色

接触件特性

  • 端子基材 ： 磷青铜

  • PCB 端子端接区域电镀材料?: 锡

  • 端子底板材料?: 镍

  • 端子类型?: 插座

  • 端子接触部电镀材料?: 基于性能

  • 端子接合区域电镀材料厚度?: .76 微米 [ 30 微英寸 ]

  • 端子额定电流（最大值）?(A): 1.5

  • CompactPCI 名称： 无

  • 穿通柱体长度?(mm): 3.3

端接特性

  • PCB 端接方法?: 通孔 - 免焊连接

机械附件

  • 连接器安装类型?: 板安装

  • 接合对准类型?: 多功能中心

壳体特性

  • 外壳材料?: 聚酯 - GF

  • 中心线（间距）?: 2 毫米 [ .078 英寸 ]

尺寸

  • 背板�？槌ざ�?(mm): 48

使用环境

  • 工作温度范围?: -55 – 125 °C [ -67 – 257 °F]

操作/应用

  • 屏蔽?: 否

  • 电路应用?: 信号

行业标准

  • UL 阻燃性等级?: UL 94V-0 标准

包装特性

  • 密封数量 ： 10

  • 封装方法?: 管
