QT3075SXM-53.000MHz双列直插式TCXO温度补偿晶体振荡器Q-Tech

发布时间：2024-04-30 09:16:24     浏览：766

　　QT3075SXM-53.000MHz是Q-Tech推出的双列直插式TCXO温度补偿晶体振荡器，适用于3.3Vdc和5Vdc电压，频率范围从1MHz至100MHz。

QT3075SXM-53.000MHz双列直插式TCXO温度补偿晶体振荡器

　　Q-Tech的TCXO产品采用最先进的振荡器技术，具有低相位噪声、低抖动和严格的温度稳定性。该系列TCXO有DIP (QT307x)、SMD (QT308x)或鸥翼(QT309x)封装，可提供方波或正弦波输出。

　　QT3075SXM-53.000MHz主要用于满足通信系统的要求，广泛应用于军用时钟、控制与测量系统以及信号处理应用中。

　　特性：

　　?AT-Cut晶体

　　?低总谐波失真

　　?低相位噪声和抖动

　　?所有金属和密封包装

　　?Q-Tech在其产品中不使用纯铅或纯锡

　　?符合RoHS标准

　　?包装选项

　　?标准包装黑色泡沫

　　?选配防静电塑料管

Parameters SINE   WAVEHCMOS
Output frequency (Fo)1MHz to 100MHz
Supply voltage (Vdd)+3.3Vdc±5%or+5Vdc±5%
Maximum Applied Voltage (Vdd max.+6.5Vdc
Frequency stability (AF/△T)See Option Codes
Operating temp.(Topr)See Option Codes
Storage temp.(Tsto)-62℃ to +85℃
Operating supply current (Idd)30mA(No Load)at 3.3Vdc
40mA(No Load)at 5.0Vdc
Output power/Output amplitude 3dBm±3dBmHigh (min.):Vcc-10%
Low (max.):GND+10%
Output Load50Q10k2//15pF
Harmonics .20dBc maxN/A
Sub-harmonics -40dBc maxN/A
Start-up time10ms max
Phase Noise at 25℃(typ.
at 80MHz		10Hz  70 dBc/Hz
100Hz  -100 dBc/Hz
1kHz  -130 dBc/Hz
10kHz  -150 dBc/Hz
100kHz  -155 dBc/Hz
Integrated Phase Jitter RMS
(12kHz to 20MHz)typ		lps
Aging (at 70℃)±5ppm max.10 years

订购指南：

QT307订购指南

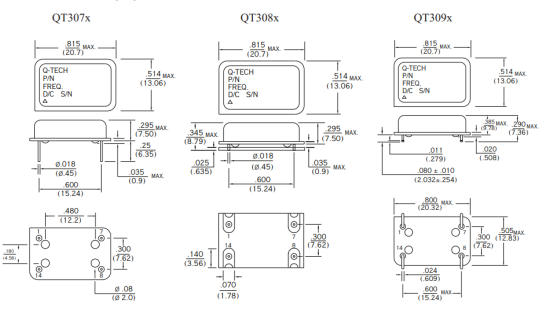

尺寸图：

QT307尺寸图

深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
