OH300-61005SV-096.0M VCOCXO晶振Connor-Winfield

发布时间：2024-06-14 09:12:04 浏览：795

　　Connor Winfield OH300-61005SV-096.0M VCOCXO晶振是一款高性能的晶体振荡器，专为需要极高频率稳定性和低相位噪声的应用而设计。以下是该产品的详细介绍：

　　基本特性：

　　输出频率：96.0 MHz，采用正弦波(Sinewave)输出。

　　操作电压：5Vdc，确保电源供应的稳定性和兼容性。

　　温度范围：-40°C至85°C，适用于广泛的工业和商业环境。

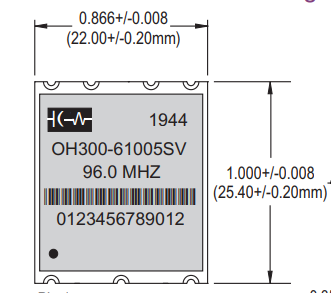

　　封装：22x25.4mm SMT封装，便于表面贴装技术(SMT)的集成。

　　功能：Oven Compensated Voltage Controlled Crystal Oscillator(VCOCXO)，结合了温度补偿和电压控制功能，以实现高精度的频率输出。

　　性能参数：

　　频率稳定性：±10 ppb，确保在各种条件下都能保持精确的频率输出。

　　频率校准：在25°C时，-0.1至0.1 ppm，提供精确的频率调整能力。

　　频率稳定性与温度：-10至10 ppb，显示了在不同温度下的稳定性。

　　频率与电源电压：-5.0至5.0 ppb(Vcc ±5%)，表明电源电压变化对频率的影响极小。

　　频率与负载：-2.0至2.0 ppb(负载±5%)，显示了负载变化对频率的影响也很小。

　　老化：每日：-5.0至5.0 ppb/day;第一年：-300至300 ppb;寿命公差(20年)：-800至800 ppb，这些参数表明了长期使用的频率稳定性。

　　功耗和相位噪声：

　　功耗(稳态@ 25°C)：1.25 W，低功耗设计。

　　启动功耗(@ -40°C)：3.8 W，确保在低温环境下也能快速启动。

　　集成相位抖动(BW: 12kHz至20MHz)：0.5 ps rms，低相位抖动，适合高速数据传输和精密测量。

　　短期阿伦偏差(1s)：5.0E-11，表明了短期频率稳定性的高精度。

　　启动时间：500 ms，快速启动，减少等待时间。

　　预热时间：未具体说明(分钟)，可能在特定条件下需要预热。

　　单边带相位噪声：在1Hz至100KHz的偏移下，有不同的dBc/Hz值，表明了在不同频率偏移下的噪声性能。

　　输入特性：

　　控制电压范围：0.5至4.5 Vdc，提供宽范围的控制电压。

　　拉动范围：±0.6 ppm，允许微调频率。

　　输入阻抗：100K Ohm，确保良好的电气隔离和信号完整性。

　　封装类型：SM-FR4 25.4x22mm，适合自动化生产线的组装。

　　总结：

　　OH300-61005SV-096.0M VCOCXO晶振是一款专为高精度频率控制设计的晶振，具有优异的频率稳定性、低相位噪声和低抖动特性。其SMT封装和广泛的温度操作范围使其成为通信、测量和控制系统中的理想选择。
