VY1222M47Y5UQ6TV0陶瓷圆片电容器VISHAY

发布时间：2024-07-22 10:22:18     浏览：1015

VY1222M47Y5UQ6TV0陶瓷圆片电容器VISHAY

　　VY1222M47Y5UQ6TV0陶瓷圆片电容器是由Vishay生产的一款高频电容器，具有以下特点和规格：

　　1. 成本效益：该电容器采用单层陶瓷盘形设计，成本低廉，适合预算有限的应用。

　　2. 热管理：由于使用陶瓷电介质，热量能够得到适当的消散，有助于维持电容器的性能和寿命。

　　3. 电压承受能力：该电容器能够承受高达760VAC(50 Hz)或500VAC(50 Hz)的电压，适用于多种高压环境。

　　4. 工作温度：最高工作温度为125°C，适合在高温环境中使用。

　　5. 尺寸和公差：电容器的深度为5毫米(最大)，电容值为0.0022uF，公差为±20%。

　　6. 引线和间距：采用径向端接方式，引线直径为0.6毫米，间距为10毫米。

　　7. 设计：电容器由两面镀银的陶瓷盘组成，连接引线由镀锡铜包钢制成。

　　8. 封装：封装材料为阻燃环氧树脂，符合UL 94 V-o标准，提供垂直(在线)结引线，引线间距可为10.0 mm或12.5 mm。

　　9. 特性：符合IEC 60384-14标准，具有高可靠性，适用于X1和Y1类安全电容器。

　　10. 应用：主要用于行对行滤波(X类)、线路对地滤波(Y类)、主辅耦合(SMPS)、EMI/RFI抑制和滤波等。

　　11. 电容范围：从10pF至4700pF。

　　12. 额定电压：根据IEC 60384-14标准，X1类为760 VAC(50 Hz)，Y1类为500 VAC(50 Hz)，以及1500 VDC。

　　13. 测试电压：组件测试为4000 VAC(50 Hz)，持续2秒;随机抽样检验和涂层耐压测试均为4000 VAC(50 Hz)，持续60秒。

　　14. 绝缘电阻：≥10000 MΩ。

　　15. 电容公差：±20%(代号M);±10%(代号K)。

　　16. 耗散因子：第一类最大为0.5%(1 MHz)，第二类最大为2.5%(1 kHz)。

　　17. 工作温度范围：-40°C至+125°C。

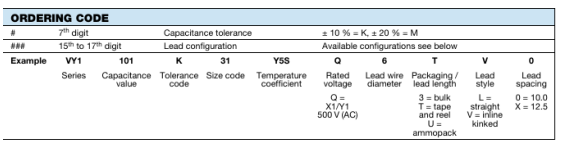

订购指南：

VY1222M47Y5UQ6TV0陶瓷圆片电容器VISHAY 订购指南
