Broadcom BCM85667：高性能16通道PCIe Gen6与CXL3.1重定时器

发布时间：2024-09-19 09:38:34     浏览：756

　　Broadcom BCM85667 是一款先进的16通道、低功耗、低延迟的PCIe Gen6和CXL 3.1集成MAC和PHY重定时器。这款设备在64 GT/s的速率下，能够将根复合体(RC)和端点(EP)之间的信号损耗扩展至超过36 dB。它支持多种数据速率，包括Gen6 (64G PAM4)、Gen5 (32G)、Gen4 (16G)、Gen3 (8G)、Gen2 (4G)和Gen1 (2.5G)，并且支持分叉多路复用器和MAC组，包括1x16通道、4x4通道和8x2通道。

Broadcom BCM85667：高性能16通道PCIe Gen6与CXL3.1重定时器

　　对于需要极低延迟的应用，用户可以选择绕过多路复用器和MAC，直接从SerDes到SerDes传输数据。BCM85667还具备自动链路训练(LT)功能，以优化TX-FIR设置，补偿链路损耗。接收器部分集成了动态峰值滤波器、VGA、DFE和CDR，用于信号恢复。

　　该设备使用低成本的PCIe 100MHz参考时钟，并且其引脚排列与英特尔PCIe 6.0 Retimer补充封装兼容。BCM85667支持多种电源模式，包括PCIe L0、L1和L1子状态，以及专有的低延迟(LL)模式，包括Intel和Broadcom的带内LL进入和退出机制。

　　此外，BCM85667还提供了多种高级功能，如动态伪端口和极性取向、I?C或SPI主机接口用于外部EEPROM配置、参考时钟输出、固件引导加载程序保护、线路侧和系统侧环回、PRBS生成器和检查器、JTAG和嵌入式逻辑分析仪等。

　　BCM85667采用低功耗的5nm CMOS设计，每个通道都集成了交流耦合，仅需三个电源，功耗仅为13瓦。这款设备主要应用于超大规模企业和数据中心的HPC和AI服务器、PCIe存储服务器、PCIe转接板卡、转接板和背板等场景。

深圳市立维创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。

推荐资讯

  • TDK μPOL超薄片式嵌入式电源�？�
    TDK μPOL超薄片式嵌入式电源模块 2024-02-26 08:41:16

    TDK μPOL DC-DC 转换器是高度集成的超紧凑负载点转换器，用于为 CPU、MCU、ASIC、FPGA、DSP 等供电。

  • XL-1A和XL-1C晶体谐振器Connor-Winfield

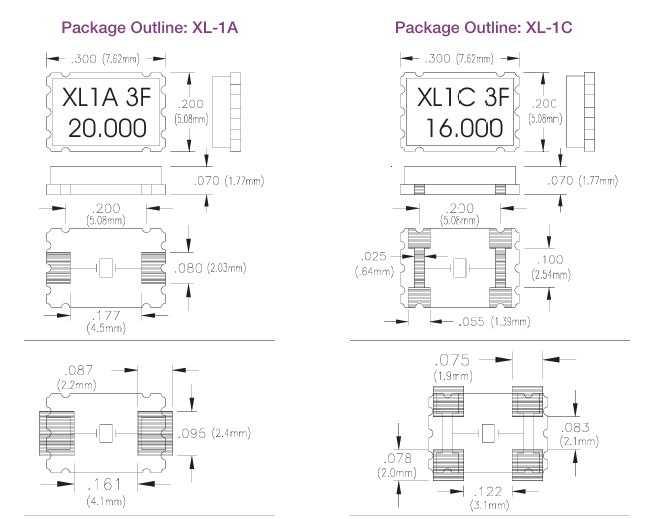

    XL-1A和XL-1C晶体谐振器Connor-Winfield 2024-10-12 09:09:50
