    XL-1A和XL-1C晶体谐振器Connor-Winfield

    发布时间：2024-10-12 09:09:50     浏览：473

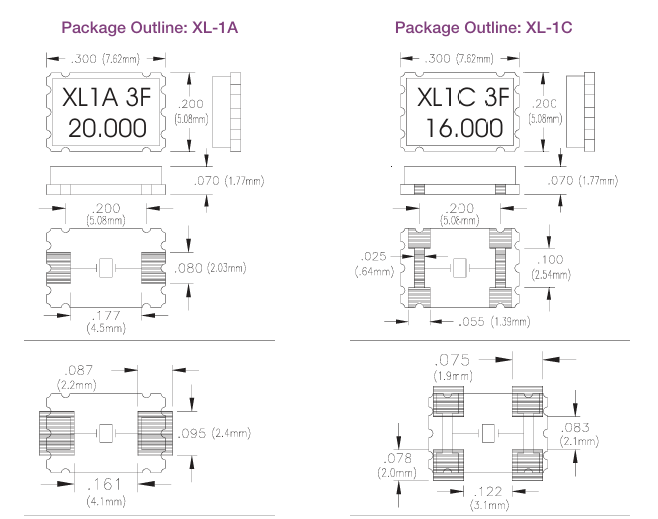

    　　Connor-Winfield XL-1A和XL-1C晶体谐振器是一系列用于许多晶体应用的基频和泛音AT切割晶体。它们有7.62x5.08毫米的密封陶瓷包装。

    XL-1A和XL-1C晶体谐振器Connor-Winfield

    　　绝对最大额定值

    　　存储温度：-55°C 至 125°C

    　　电气规格

    　　频率范围：8 - 100 MHz

    　　频率容差：±50 ppm @ 25°C

    　　温度稳定性：±50 ppm

    　　工作温度范围：-10°C 至 60°C

    　　并联电容：7 pF

    　　等效串联电阻(ESR)：见下表

    　　负载电容：见下表

    　　驱动电平：典型值0.1 mW

    　　抗冲击性：±5 ppm

    　　抗振性：±5 ppm

    　　绝缘电阻：500 M Ohm @100Vdc ±15Vdc

    Frequency rangeFrequency   Range   Table
    Mode of Oscillation    		E.S.R.CL
    8.000MHz  to9.999MHzFundamental80 ohmMax16pF
    10.000MHzto15.999MHzFundamenta60 ohm Max16pF
    16.000MHzto50.000MHzFundamenta  40 ohm Max16pF
    28.000MHzto84.000MHz3rd Overtone  60 ohm MaxSeries
    84.001MHzto100.000MHz5th Overtone  80 ohm MaxSeries

    　　产品特点：

    　　基频或泛音AT切晶体

    　　频率校准±50ppm

    　　温度稳定性±50ppm

    　　表面贴装封装

    　　卷带包装

    　　符合RoHS标准/无铅

    相关推荐：

    供应Connor-Winfield温度补偿晶体振荡器TCXO

    供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

    供应Connor-Winfield压控晶体振荡器VCXO

    供应Connor-Winfield恒温晶体振荡器OCXO

    供应Connor-Winfield压控恒温晶体振荡器VCOCXO

    供应Connor-Winfield时钟同步发生器

    供应Connor-Winfield频率转换�？�

    更多Connor-Winfield晶振产品可咨询立维创展。

    推荐资讯

    • AD4021 数模转换器ADI
      AD4021 数模转换器ADI 2023-07-18 17:04:27

      ADI?的AD4021是款高精密、高速度、低耗能、20位、Easy Drive、高精密逐渐靠近存储器(SAR)模数(ADC)，选用单电源VDD供电系统。基准电压V REF是从外部施加的，并且能够不同于电源电压进行调节。AD4021的功率与吞吐量呈线性相关。

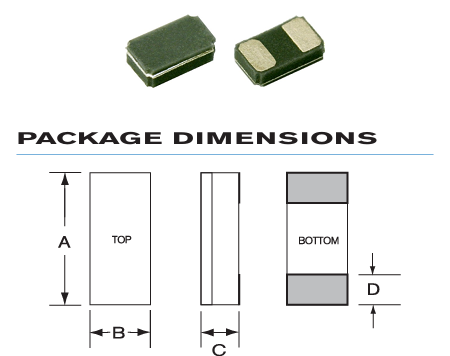

    • Statek CX16VSCSM1-32.768K,100/I,9pF表面贴装石英晶体32kHz-180kHz
