Kuhne KU PA 040048-60 HY：UHF MOSFET功率放大器

发布时间：2025-04-08 09:11:27     浏览：387

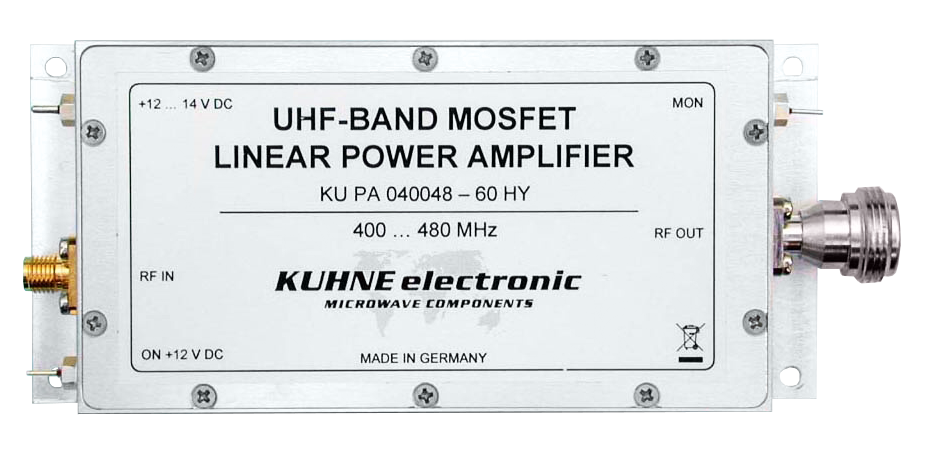

Kuhne KU PA 040048-60 HY：UHF MOSFET功率放大器

　　Kuhne KU PA 040048-60 HY 是一款适用于 400-480 MHz 频段的 UHF MOSFET 功率放大器，专为模拟传输系统设计，具备高功率输出和良好信号质量的特点。

　　关键参数

　　频率范围：400-480 MHz

　　输入功率：

　　输入功率(P3dB 典型值)：17 dBm。

　　最大输入功率：+20 dBm。

　　输出功率：

　　P1dB：最小 43 dBm(20 W，CW)

　　P3dB：最小 47.7 dBm(60 W，CW)

　　增益：最小 34 dB

　　谐波抑制：最小 55 dB

　　互调失真：IM3 典型值 27 dBc

　　输入反射损耗：典型值为 10 dB

　　效率：最小 30%(47 dBm CW)

　　工作电压：+12 V DC(范围 +12...14 V DC)

　　静态电流：典型值为 4 A。

　　工作电流：在 P1dB 时典型值为 8 A。

　　负载驻波比：最大 1.8:1

　　工作温度范围：-20°C 至 +55°C

　　尺寸：130 mm × 60 mm × 20 mm

　　重量：270 g(典型值)

　　接口：

　　输入连接器：SMA 雌头，阻抗 50 欧姆。

　　输出连接器：N 型雌头，阻抗 50 欧姆。

　　特性

　　内置低通滤波器，有效抑制谐波。

　　反向极性保护，防止电源接反损坏。

　　正向功率检测功能，便于实时监控。

　　应用

　　适用于 模拟传输系统，如无线通信和广播等场景。

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市立维创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。

推荐资讯

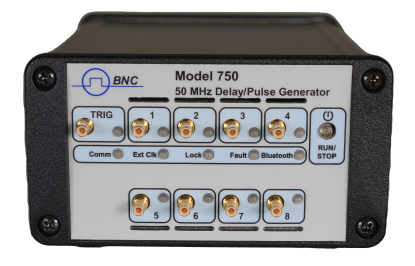

  • BNC750型50MHz脉冲延迟发生器
    BNC750型50MHz脉冲延迟发生器 2024-02-12 16:03:33

    BNC? 750 型 50 MHz 脉冲和延迟发生器采用微型封装，提供 4 个(或 8 个选项)独立的延迟脉冲。可通过100 ps分辨率和低于50 ps RMS的通道间抖动进行长达10秒的延迟进行编程。

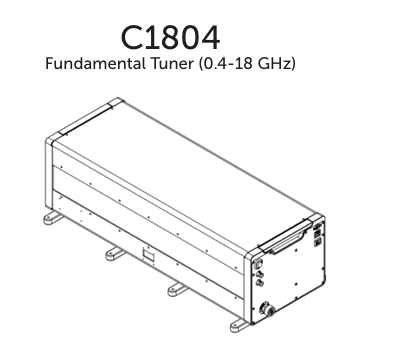

  • Focus C1804调谐器0.4-18GHz
