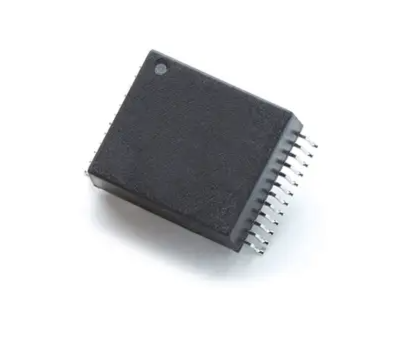

iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器�？�

发布时间：2025-05-19 08:58:26     浏览：32

iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器�？�

　　产品型号

　　100B-2002：工作温度范围为-40°C至+85°C。

　　100B-2002X：工作温度范围为-55°C至+125°C，适用于更恶劣环境。

Electrical Specifications @25℃
Part
Number		Insertion Loss
( dB MAX)		Return Loss
(dB  MIN)		Crosstalk
(dB  MIN)		DM to CM Rejection Ratio
( dB MIN)
0.10
MHz		30
MHz		60
MHz		100
MHz		2
MHz		30
MHz		40
MHz		50
MHz		60
MHz		80
MHz		1
MHz		30
MHz		60
MHz		100
MHz		1
MHz		60
MHz		100
MHz		200
MHz
100B-20021.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22
100B-2002X1.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22

　　型号：

　　100B-2002NL

　　100B-2002NLT

　　100B-2002T

　　100B-2002X

　　100B-2002XNL

　　100B-2002XNLT

　　100B-2002XT

　　产品用途

　　用于10/100BASE-TX以太网通信，提供双端口信号传输与转换，满足高速数据通信需求。

　　电气性能

　　插入损耗：最大1.2dB(0.1MHz至100MHz)。

　　回波损耗：最小12dB至18dB(1MHz至100MHz)。

　　串扰：最小22dB至50dB(2MHz至200MHz)。

　　共模抑制比：最小33dB至43dB(1MHz至100MHz)。

　　其他特性

　　绝缘性能：1500Vrms介质耐压。

　　引脚镀层：Sn63Pb37，焊接性能良好。

　　湿度敏感度：等级3，适合一定湿度环境。

　　应用场景

　　适用于工业自动化、通信设备、网络交换机、路由器等需要高速以太网通信的设备。

　　iNRCORE公司是一家全球领先的电源和磁性元件制造商，产品包括变压器、线圈、电感器、磁性软件和其他相关组件，主要应用于军事、航空航天、通信、医疗、工业控制等领域。更多INRCORE相关产品信息可咨询立维创展。

推荐资讯

  • Rogers高频板材领导者
    Rogers高频板材领导者 2021-12-07 17:35:03

    Rogers?致力于驱动、保护和连接整个世界，是工程高频板材科技领域的全球领导者。Rogers乐于帮助全球各地的主要创新解决他们在高频板材方面面临的严峻挑战。

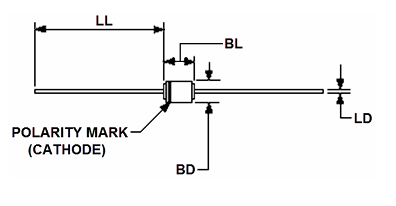

  • JANTX1N5552军级标准恢复整流二极管Microsemi 现货供应
