英飞凌Infineon磁性角度传感器介绍及选型

发布时间：2023-11-30 09:25:52     浏览：1081

角位置传感器使用单片集成的磁阻元件测量正弦和余弦角分量，以检测外加磁场的方向。简单来说，角度传感器是一种磁性旋转传感器，它利用数据测量机械元件的旋转运动，以控制和纠正组件的运行。磁性角位置传感器用于提供精确的转子位置数据，以优化汽车应用(如转向或制动系统)、工业应用(如机器人)和消费类应用(如万向节)中的电机控制、扭矩和效率。

英飞凌广泛的XENSIV?传感器解决方案产品组合包括采用AMR(各向异性磁阻)、GMR(巨磁阻)和TMR(隧道磁阻)传感器技术的高精度磁性角度传感器。

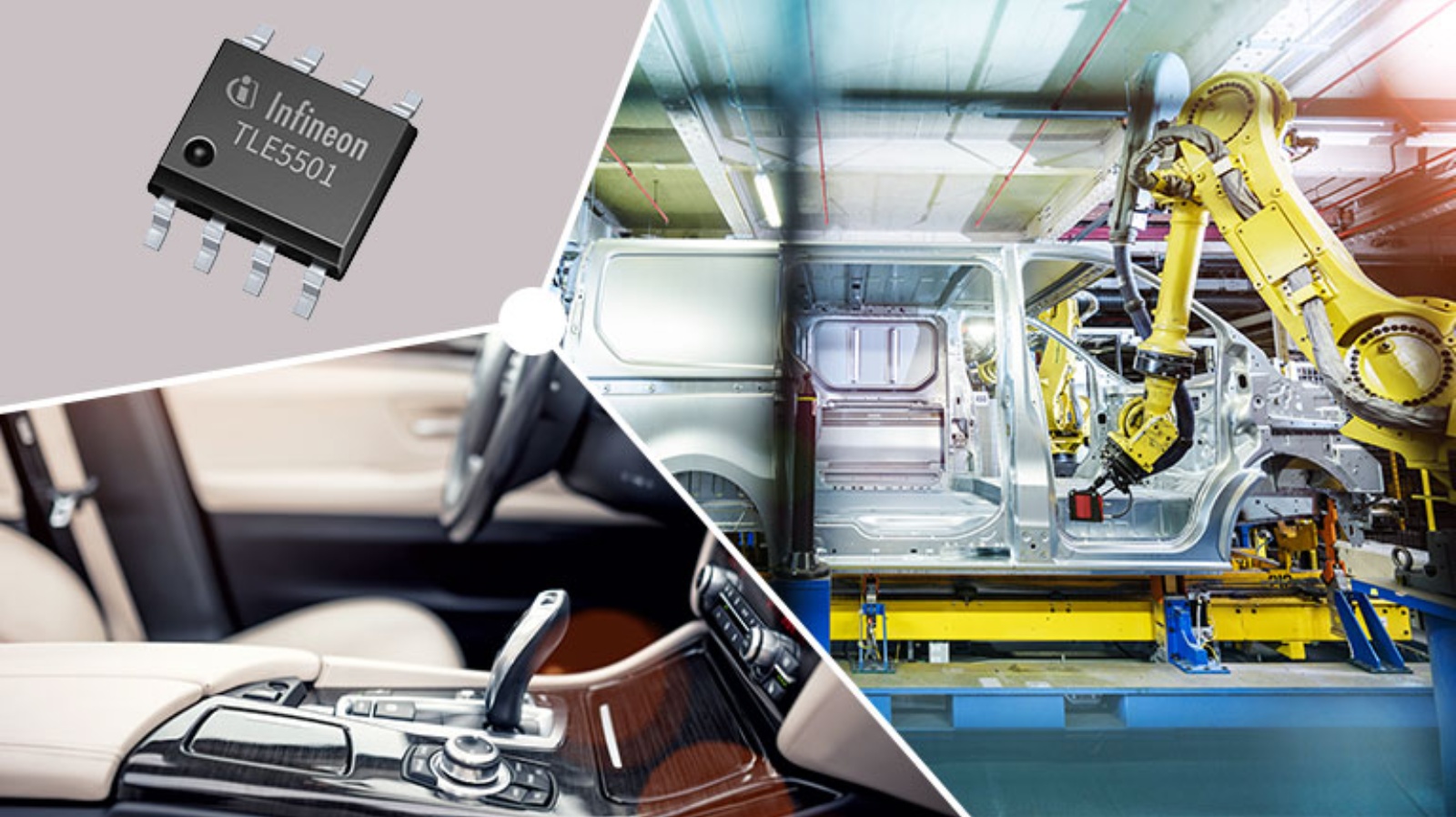

英飞凌Infineon磁性角度传感器

一、英飞凌的角度传感器产品组合

英飞凌 XENSIV? 系列角位置传感器专为汽车、工业和消费领域的所有类型的旋转应用而设计。我们的产品组合包括采用xMR技术的角度传感器，以及具有成本效益的单通道和功能安全支持双通道输出。作为业界领先的角位置传感器供应商之一，英飞凌可以为您的产品设计或应用提供高效、高性能的解决方案。

注意：虽然英飞凌的角度传感器目录目前不包括霍尔传感器技术，但该技术正在开发中，并将在不久的将来作为我们产品系列的一部分提供。

产品型号

TLE5009 E1000TLE5009A16D E2200TLE5014C16TLE5109A16 E2210
TLE5009 E1010TLE5009A16D E2210TLE5014C16DTLE5109A16D E1210
TLE5009 E2000TLE5011TLE5014P16TLE5109A16D E2210
TLE5009 E2010TLE5012B E1000TLE5014P16DTLE5309D E1211
TLE5009A16 E1200TLE5012B E3005TLE5014S16TLE5309D E2211
TLE5009A16 E1210TLE5012B E5000TLE5014S16DTLE5309D E5201
TLE5009A16 E2200TLE5012B E5020TLE5014SP16 E0001TLE5501 E0001
TLE5009A16 E2210TLE5012B E9000TLE5014SP16 E0002TLE5501 E0002
TLE5009A16D E1200TLE5012BD E1200TLE5014SP16D E0002TLI5012B E1000
TLE5009A16D E1210TLE5012BD E9200TLE5109A16 E1210

二、TMR角度传感器

作为英飞凌XENSIV?系列的最新成员，TLE5501系列采用基于TMR的技术，提供快速双通道模拟角度传感器。这款专用的汽车角度传感器旨在为转向应用提供最高的功能安全性，也可用作传感组件，用于无刷直流电电动机中的电机通信，例如泵、雨刮器和通用执行器电机。

TLE5501产品是英飞凌首款基于iTMR技术的角度传感器。它们具有较高的感应灵敏度和扩展的输出电压，从而减少了对内部放大器的需求。这允许在需要低温度漂移和低电流消耗的一系列应用中直接连接到微控制器。

三、GMR角度传感器

英飞凌角度传感器采用 iGMR 传感器技术，可作为易于使用的单芯片和双芯片产品提供。可用的接口包括 SENT、PWM、SPC 和 SPI，可在各种应用之间实现适应性。这些传感器经过预配置和预校准，具有简单的即插即用功能，因此可以立即使用。

我们采用 iGMR 传感技术的角度传感器系列具有高度的灵活性，非常适合需要最高功能安全要求的产品，在整个温度曲线和使用寿命内提供极高的精度和小于 1° 的极小角度误差。

四、组合式AMR和GMR传感器

英飞凌角度传感器系列采用iGMR和iAMR传感器技术的双重组合，专为需要内置冗余的应用而设计。这些先进的磁性角位置传感器采用巨磁阻 (GMR) 传感器技术，可实现 360° 全方位角度检测以及高精度各向异性磁阻 (AMR) 技术，可用于差分和单端应用。

五、角度传感器应用

汽车角度传感器最常用于转向�？椋灿糜谄渌τ茫缙涤旯纹骱椭贫鳎窍执盗旧杓撇豢苫蛉钡囊徊糠�。更具体地说，汽车角度传感器用于转向角传感 (SAS) 中，用于控制电机换向、测量转子位置和踏板位置，以及控制旋转开关和增量式或绝对式磁编码器。英飞凌XENSIV?角位置传感器针对在具有挑战性的环境条件下运行的高速系统进行了优化，确保了在众多汽车应用中具有最高的可靠性和功能安全水平。

除汽车应用外，我们采用磁阻技术(TMR、GMR 和 AMR)的角度传感器还用于工业和消费类应用。这包括万向节、无人机和机器人等产品的位置传感，以及工业自动化和安全应用。

深圳市立维创展科技有限公司公司，优势分销Infineon英飞凌部分产品线，快速交付，欢迎联系。
